उत्पाद:स्टॉक में Triconex Invensys 3604E 16-पॉइंट डिजिटल आउटपुट मॉड्यूल 3604E

प्रत्येक टीएमआर डिजिटल आउटपुट (डीओ) मॉड्यूल तीनों मुख्य प्रोसेसरों से आउटपुट संकेत प्राप्त करता है
तीन संकेतों का प्रत्येक सेट तब मॉड्यूल पर विशेष चौगुना आउटपुट सर्किट द्वारा मतदान किया जाता है। सर्किट एक मतदान आउटपुट सिग्नल का उत्पादन करता है और इसे फील्ड टर्मिनल में पारित करता है।चौगुना मतदाता सर्किट सभी महत्वपूर्ण संकेत पथों के लिए कई बार अतिरेक प्रदान करता है, सुरक्षा और अधिकतम उपलब्धता की गारंटी देता है।

प्रत्येक टीएमआर डिजिटल आउटपुट मॉड्यूल में एक वोल्टेज-लूपबैक सर्किट होता है जो प्रत्येक आउटपुट स्विच के संचालन को लोड की उपस्थिति से स्वतंत्र रूप से सत्यापित करता है और यह निर्धारित करता है कि क्या गुप्त दोष हैं
सभी टीएमआर डिजिटल आउटपुट मॉड्यूल गर्म स्पेयर क्षमता का समर्थन करते हैं और एक अलग बाहरी समापन की आवश्यकता होती है
प्रत्येक मॉड्यूल को यांत्रिक रूप से कुंजी से रोकना है
एक विन्यस्त चेसिस में अनुचित स्थापना। डिजिटल आउटपुट को क्षेत्र उपकरणों के लिए वर्तमान स्रोत के लिए डिज़ाइन किया गया है, इसलिए क्षेत्र की शक्ति को क्षेत्र के समापन पर प्रत्येक आउटपुट बिंदु पर वायर्ड किया जाना चाहिए।आउटपुट बिंदु के आदेशित अवस्था से मेल खाने के लिए पता लगाया क्षेत्र वोल्टेज की विफलता लोड/फ्यूज अलार्म संकेतक सक्रिय करता है.

इसके अतिरिक्त, एक टीएमआर डिजिटल आउटपुट मॉड्यूल के प्रत्येक चैनल और सर्किट पर चल रहे निदान किए जाते हैं। किसी भी चैनल पर किसी भी निदान की विफलता दोष संकेतक को सक्रिय करती है,जो बदले में चेसिस अलार्म सिग्नल को सक्रिय करता हैदोष सूचक केवल चैनल दोष को दर्शाता है, मॉड्यूल विफलता नहीं।मॉड्यूल एक एकल दोष की उपस्थिति में ठीक से काम करने की गारंटी है और कई प्रकार के दोषों के साथ ठीक से काम करना जारी रख सकता है.

अनुशंसित उत्पाद:

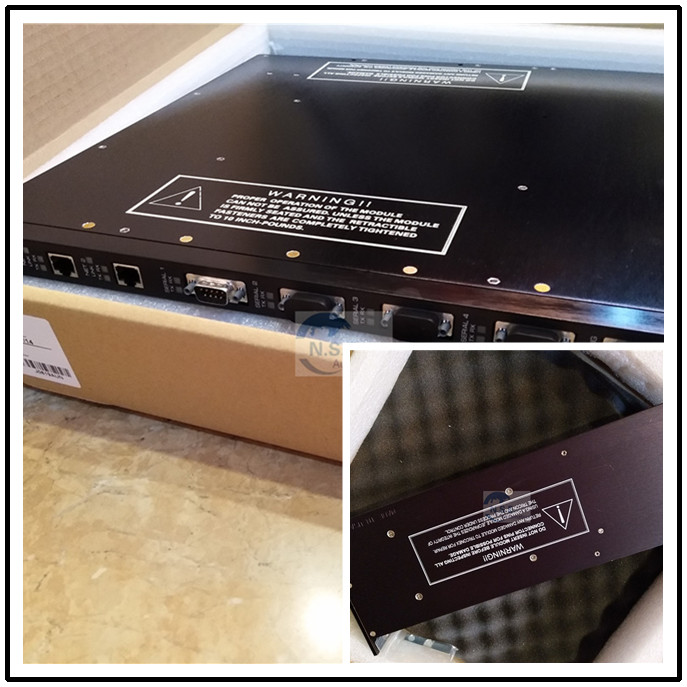

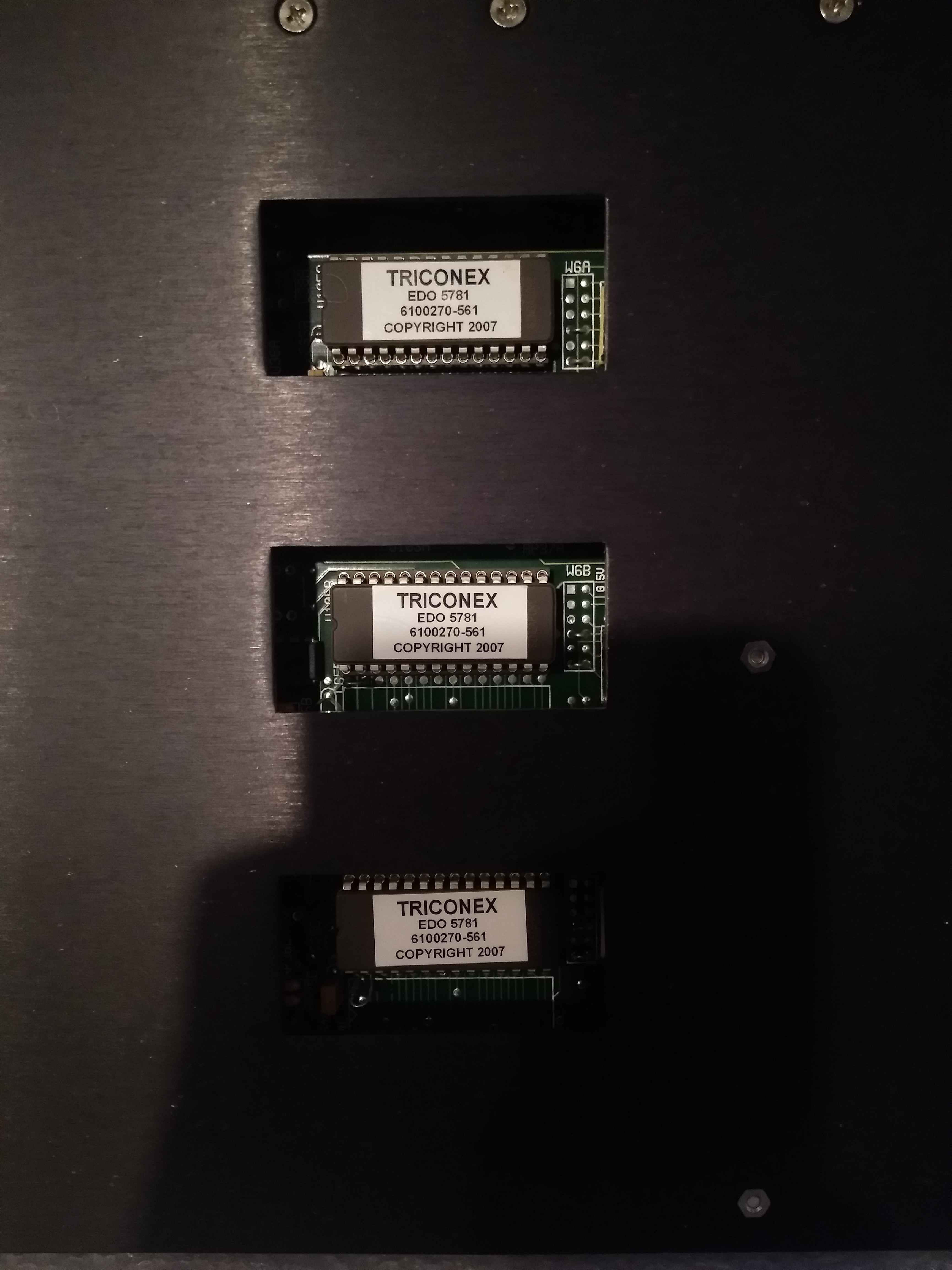

उत्पाद चित्र:
