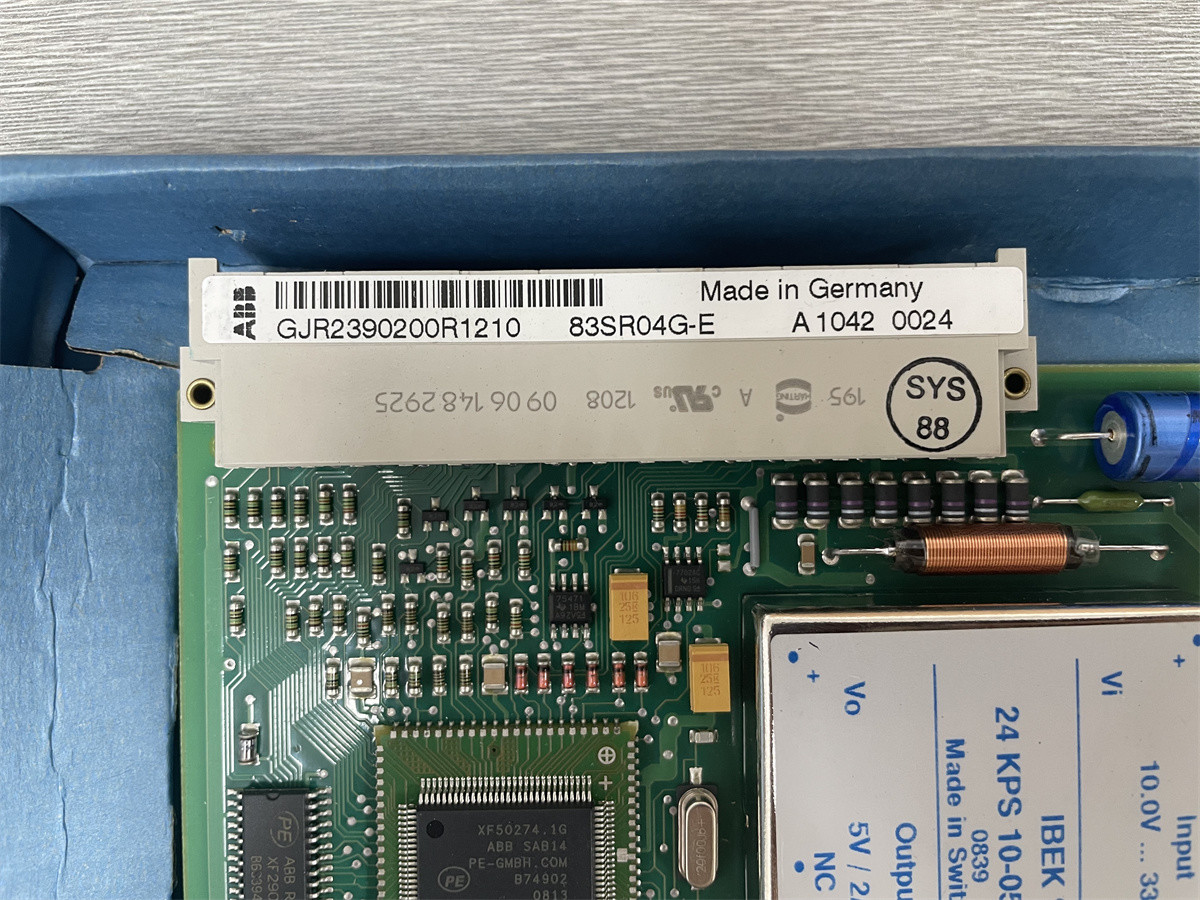

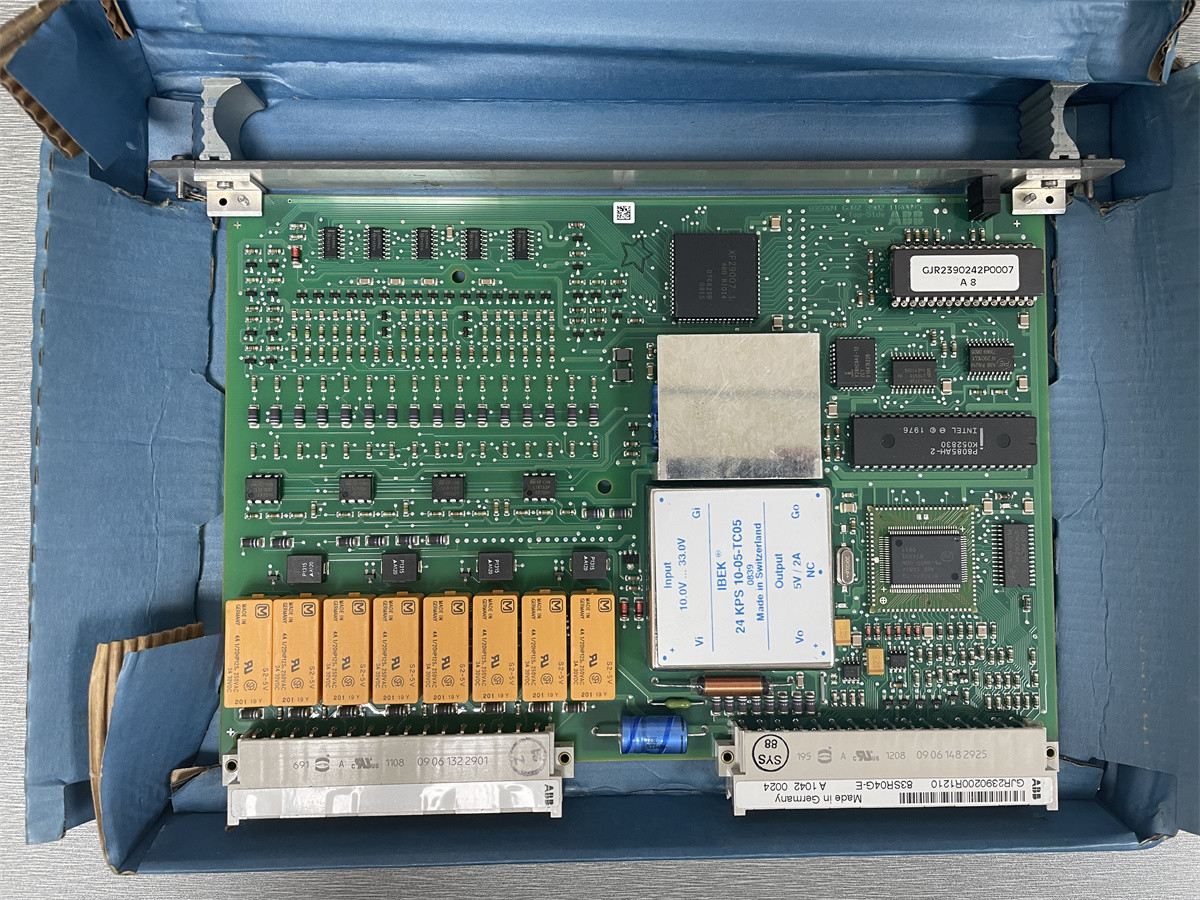

उत्पाद:83SR04 GJR2390200R1210 83SR04G-E ABB द्विआधारी और एनालॉग नियंत्रण सिग्नल प्रोसेसिंग नियंत्रण मॉड्यूल

विवरण

83SR04G-E ABB PROCONTROLsystem बाइनरी और एनालॉग कंट्रोल सिग्नल प्रोसेसिंग कंट्रोल मॉड्यूल है। 83SR04G-E का उपयोग ड्राइव पर संग्रहीत प्रोग्राम बाइनरी और एनालॉग नियंत्रण कार्यों के लिए किया जाता है,समूह और इकाई नियंत्रण स्तरइसका उपयोग निम्नलिखित अनुप्रयोगों के लिए किया जा सकता हैः
- एक दिशात्मक ड्राइव के ड्राइव नियंत्रण
- एक्ट्यूएटरों का ड्राइव नियंत्रण
- सोलेनोइड वाल्वों का ड्राइव नियंत्रण
- द्विआधारी कार्य समूह नियंत्रण (क्रमबद्ध और तार्किक)
- 3 चरण नियंत्रण
- सिग्नल कंडीशनिंग

विशेषताएं
मॉड्यूल का पता PROCONTROL स्टेशन में मॉड्यूल को प्लग करके स्वचालित रूप से सेट किया जाता है।
स्टेशन-बस के माध्यम से प्राप्त टेलीग्राम को उनके समता बिट्स के माध्यम से त्रुटि मुक्त हस्तांतरण के लिए मॉड्यूल द्वारा जाँच की जाती है।
मॉड्यूल द्वारा बस को भेजे जाने वाले टेलीग्राम को त्रुटि मुक्त हस्तांतरण सुनिश्चित करने के लिए समता बिट्स प्रदान किए जाते हैं।
उपयोगकर्ता प्रोग्राम एक गैर-अस्थिर मेमोरी (EEPROM) में फाइल किया जाता है। इसे बस के माध्यम से PDDS से लोड और बदला जा सकता है।
एक वैध उपयोगकर्ता सूची लोड होने के बाद मॉड्यूल ऑपरेशन के लिए तैयार है।
प्रक्रिया और स्विचगियर के साथ संचार के लिए मॉड्यूल को निम्नलिखित वोल्टेज की आवश्यकता होती है:
यूएसए/यूएसबी ऑपरेटिंग वोल्टेज +24 वी
आंतरिक रूप से निम्नलिखित वोल्टेज में विभक्त:
US11 प्रक्रिया इंटरफेस के संपर्क की आपूर्ति 1
US21 प्रक्रिया इंटरफेस 2 के संपर्क की आपूर्ति
US31 प्रक्रिया इंटरफेस 3 के संपर्क की आपूर्ति
US41 प्रक्रिया इंटरफेस 4 के संपर्क की आपूर्ति
वोल्टेज US11...US41 शॉर्ट सर्किट-प्रूफ हैं और किसी भी बातचीत को रोकने के लिए डिज़ाइन किए गए हैं।
ऑपरेटिंग वोल्टेज और बाहरी लॉजिक सिग्नल संदर्भ कंडक्टर Z से संबंधित हैं।
प्रकाश उत्सर्जक डायोड के माध्यम से मॉड्यूल के सामने निम्नलिखित सूचनाएं दी जाती हैंः

ST विकार
एसजी मॉड्यूल में गड़बड़ी

प्रकाश उत्सर्जक डायोड ST मॉड्यूल में और मॉड्यूल के साथ डेटा संचार में किसी भी गड़बड़ी का संकेत देता है। प्रकाश उत्सर्जक डायोड SG केवल मॉड्यूल गड़बड़ी का संकेत देता है।

मॉड्यूल डिजाइन
मॉड्यूल में मुख्यतः निम्नलिखित शामिल हैंः
- प्रक्रिया इंटरफ़ेस
- स्टेशन-बस इंटरफ़ेस
- प्रसंस्करण अनुभाग

प्रक्रिया इंटरफ़ेस
प्रक्रिया इंटरफेस में, प्रक्रिया संकेत मॉड्यूल-आंतरिक संकेत स्तर के अनुकूल हैं।

स्टेशन-बस इंटरफेस
स्टेशन बस इंटरफेस में, मॉड्यूल सिग्नल को बस के अनुकूलित किया जाता है। इसमें अनिवार्य रूप से समानांतर/सीरियल रूपांतरण शामिल है।

प्रसंस्करण अनुभाग
प्रक्रिया और बस से आने वाले संकेतों को संसाधित करने के लिए, मॉड्यूल को एक माइक्रोप्रोसेसर से लैस किया गया है जो मॉड्यूल-आंतरिक बस के माध्यम से निम्नलिखित मेमोरी क्षेत्रों के साथ मिलकर काम करता है।

ऑर्डर डेटाः
83SR04-E/R1210 आदेश संख्याः GJR2390200R1210
