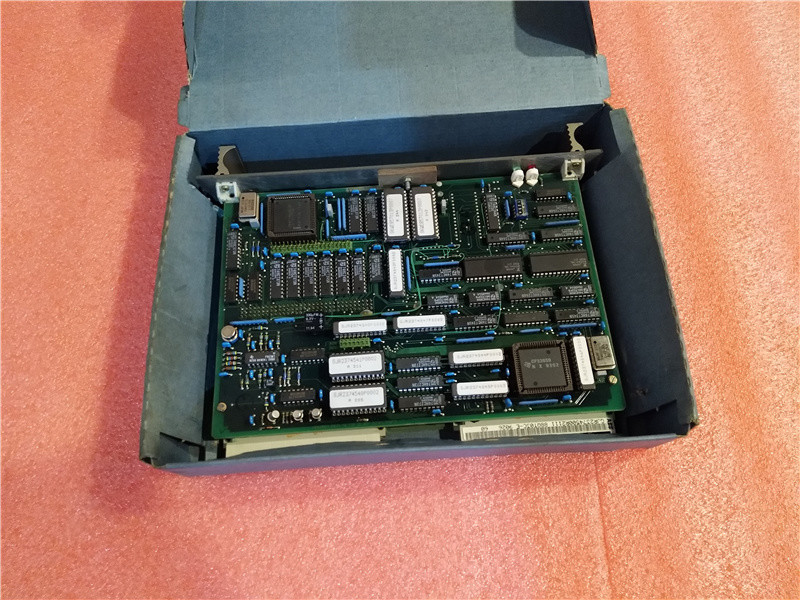

उत्पाद:88QT03 GJR2374500R2111 88QT03C-E एबीबी युग्मन मॉड्यूल

विवरण

88QT03C-E ABB PROCONTROL प्रणाली है युग्मन मॉड्यूल में निम्नलिखित तीन फ़ंक्शन ब्लॉक शामिल हैं (देखें"फंक्शन आरेख"):
विशेष स्टेशन बस कार्यों के लिए अनुभाग ((प्रोसेसर l)
-प्रसंस्करण अनुभाग (प्रसंस्करणकर्ता II)
इनपुट/आउटपुट स्टेशन के विशिष्ट कार्य के लिए अनुभाग।
ये फ़ंक्शन दो साझा मेमोरी के माध्यम से सहयोग करते हैं। स्टेशन-बस साझा मेमोरी स्टेशन बस को सौंपी गई है और इनपुट/आउटपुट-स्टेशन-बस साझा मेमोरी इनपुट/आउटपुट स्टेशन के लिए है।
बस युग्मन मॉड्यूल 88QT03 स्टेशन को इनपुट/आउटपुट स्टेशन से जोड़ता है। निम्नलिखित इनपुट/आउटपुट स्टेशन मॉड्यूल कनेक्ट किए जा सकते हैंः
-70EA01-E/R1 एनालॉग इनपुट मॉड्यूल ((एक डेटा टेलीग्राम प्रति फ़ंक्शन इकाई)
-70EA02-E/R1 एनालॉग इनपुट मॉड्यूल (एक डेटा टेलीग्राम प्रति फ़ंक्शन इकाई)
-70EB01-E/R1 द्विआधारी इनपुट मॉड्यूल (प्रति मॉड्यूल एक डेटा टेलीग्राम)
-70EB02-E/R4 द्विआधारी इनपुट मॉड्यूल (प्रत्येक मॉड्यूल के लिए एक डेटा टेलीग्राम)
-70EB03-E/R1 द्विआधारी इनपुट मॉड्यूल (प्रति मॉड्यूल एक डेटा टेलीग्राम)
-70ER01/R1 चेकबैक सिग्नल के लिए इनपुट मॉड्यूल ((प्रत्येक मॉड्यूल के लिए एक डेटा टेलीग्राम)
-70AA01/R1 एनालॉग आउटपुट मॉड्यूल (प्रति मॉड्यूल चार डेटा टेलीग्राम)
-70AA02/R1 एनालॉग आउटपुट मॉड्यूल (प्रति मॉड्यूल चार डेटा टेलीग्राम)
-70AB01-E/R1,R2 बाइनरी आउटपुट मॉड्यूल (प्रति मॉड्यूल एक डेटा टेलीग्राम)
-70PR03-E/R1,R2 कम्प्यूटिंग मॉड्यूल
-70AS04/R1 कॉम्पैक्ट ड्राइव नियंत्रण मॉड्यूल
-70AS06/R1 मोटर चालित एक्ट्यूएटर के लिए कॉम्पैक्ट ड्राइव मॉड्यूल
-70WB01/R1 नियंत्रण कक्ष युग्मन मॉड्यूल ((प्रति मॉड्यूल दो डेटा टेलीग्राम)
-70BK03-E/R1,R2 बस युग्मन मॉड्यूल ((RS232,RS485 इंटरफेस)
स्टेशन बस से जुड़ा हुआ, मॉड्यूल एक संयुक्त इनपुट/आउटपुट मॉड्यूल की तरह व्यवहार करता है जो स्टेशन बस से अधिकतम 255 टेलीग्राम प्राप्त करने और अधिकतम प्रसारित करने में सक्षम है।स्टेशन बस के लिए 200 टेलीग्राम.
इनपुट/आउटपुट स्टेशन के संबंध में मॉड्यूल एक प्रोसेसिंग मॉड्यूल के रूप में कार्य करता है। यह कुल 256 टेलीग्राम प्राप्त और प्रसारित करता है।
मॉड्यूल 88QB03-E/R0100 के साथ संयोजन में बसकपलिंग मॉड्यूल को PROCONTROL कैबिनेट 89MS01 और 89MS02 में भी स्थापित किया जा सकता है।

ऑर्डर डेटाःप्रकार का नामः 88QT03-E/R2111
आदेश संख्या: GJR2374500R2111
