उत्पाद:07KT97 GJR5253000R0100 केंद्रीय प्रसंस्करण इकाई

मूल इकाई 07 KT 97 अधिकतम 480 kB उपयोगकर्ता कार्यक्रम + 256 kB उपयोगकर्ता डेटा के साथ मूल इकाई, CS31 सिस्टम बस चित्रा 2.1-1: मूल इकाई 07 KT 97 R0200

मूल इकाई 07 KT 97 R200 सभी अनुप्रयोगों के लिए मानक उपकरण है। इसके अतिरिक्त, कम प्रदर्शन वाले बुनियादी इकाइयां हैं (जैसे07 KT 95 या 07 KT 96) के साथ-साथ विस्तारित प्रदर्शन वाले (e.g. 07 KT 97 R260 ARCNET कनेक्शन के साथ, 07 KT 97 R0220 PROFIBUS कनेक्शन के साथ और 07 KT 97 R0262 ARCNET और PROFIBUS कनेक्शन दोनों के साथ) एक तुलना तालिका पृष्ठ 3 पर दी गई है।यह दस्तावेज मूल इकाई 07 KT 97 R200 का वर्णन करता है और फिर अन्य उपकरणों की डेटा शीट जोड़ता है जो केवल अंतर दिखाते हैं.

बुनियादी इकाइयों की कार्यक्षमता 07 KT 97

उपयोगकर्ता कार्यक्रम 480 केबी उपयोगकर्ता डेटा 256 केबी (फ्ल्याश ईपीआरओएम)

डिजिटल इनपुट 24 3 समूहों में 8 प्रत्येक में, विद्युत पृथक

डिजिटल आउटपुट 16 ट्रांजिस्टर आउटपुट प्रत्येक 8 के 2 समूहों में, विद्युत पृथक

डिजिटल इनपुट/आउटपुट 8 में 1 समूह, विद्युत पृथक

एनालॉग इनपुट 8 में 1 समूह, व्यक्तिगत रूप से 0...10 V, 0...5 V, +10 V, +5 V, 0...20 mA, 4...20 mA, Pt100 (2-वायर या 3-वायर), अंतर इनपुट, डिजिटल इनपुट के लिए कॉन्फ़िगर करने योग्य

एनालॉग आउटपुट 4 में 1 समूह, व्यक्तिगत रूप से 0...10 V, 0...20 mA, 4...20 mA के लिए विन्यस्त

सीरियल इंटरफेस COM1, COM 2 के रूप में MODBUS इंटरफेस और प्रोग्रामिंग और परीक्षण कार्यों के लिए

युग्मों के कनेक्शन के लिए समानांतर इंटरफ़ेस 07 KP 90 (RCOM), 07 KP 93 (2 x MODBUS), 07 MK 92 (स्वतंत्र रूप से प्रोग्राम करने योग्य)

सिस्टम बस इंटरफ़ेस CS31 एकीकृत युग्मक अगला पृष्ठ देखें

उच्च गति काउंटर एकीकृत, कई कार्यों विन्यस्त करने योग्य वास्तविक समय घड़ी एकीकृत SmartMedia कार्ड ऑपरेटिंग सिस्टम, उपयोगकर्ता कार्यक्रम और उपयोगकर्ता डेटा के लिए स्मृति माध्यम संकेत की स्थिति के लिए एलईडी डिस्प्ले,ऑपरेटिंग स्टेटस और त्रुटि संदेश बिजली आपूर्ति वोल्टेज 24 V DC लिथियम बैटरी के साथ डेटा बैकअप 07 LE 90 प्रोग्रामिंग सॉफ्टवेयर 907 AC 1131

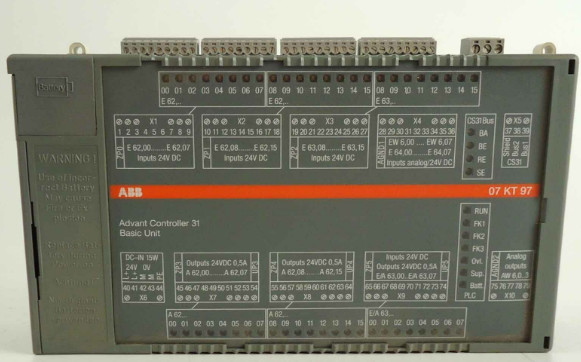

उत्पाद चित्र:
