उत्पाद:ABB 07DC92 GJR5252200R0101 अंक इनपुट/आउटपुट मॉड्यूल

डिजिटल इनपुट/आउटपुट मॉड्यूल 07 डीसी 92 32 कॉन्फ़िगर करने योग्य डिजिटल इनपुट/आउटपुट, 24 वी डीसी, विद्युत रूप से समूहों में अलग, आउटपुट 500 एमए, सीएस31 सिस्टम बस के साथ लोड किया जा सकता है

उद्देश्य डिजिटल इनपुट/आउटपुट मॉड्यूल 07 डीसी 92 का उपयोग सीएस31 सिस्टम बस पर एक रिमोट मॉड्यूल के रूप में किया जाता है। इसमें 32 इनपुट/आउटपुट, 24 वी डीसी, 4 समूहों में निम्नलिखित विशेषताओं के साथ होते हैंः• इनपुट/आउटपुट व्यक्तिगत रूप से उपलब्ध हैं • इनपुट के रूप में, • आउटपुट के रूप में या • पुनः पठनीय आउटपुट के रूप में (संयुक्त इनपुट/आउटपुट) • आउटपुट • ट्रांजिस्टरों के साथ काम करते हैं, • 0.5 ए का एक नाममात्र भार रेटिंग है और • अधिभार और शॉर्ट सर्किट के खिलाफ संरक्षित हैं।

• इनपुट/आउटपुट के 4 समूह विद्युत रूप से एक दूसरे से और शेष इकाई से अलग हैं। • मॉड्यूल CS31 सिस्टम बस पर इनपुट और आउटपुट के लिए दो डिजिटल पते पर कब्जा कर लेता है।यह इकाई केवल एक आउटपुट मॉड्यूल के रूप में विन्यस्त करने के लिए संभव है. इस मामले में, इनपुट के लिए पते की आवश्यकता नहीं है। इकाई 24 वी डीसी के आपूर्ति वोल्टेज के साथ काम करती है। सिस्टम बस कनेक्शन बिजली से अलग है।मॉड्यूल कई निदान कार्य प्रदान करता है (अध्याय "निदान और प्रदर्शन" देखें).

Displays and operating elements on the front panel 1 32 yellow LEDs to indicate the signal status of the configurable inputs and outputs 2 List of diagnosis information concerning the LEDs when they are used for diagnosis display 3 Red LED for error message 4 Test button Electrical connection The module can be mounted on a DIN rail (height 15 mm) or with 4 screwsनिम्नलिखित चित्र में इनपुट/आउटपुट मॉड्यूल का विद्युत कनेक्शन दिखाया गया है।

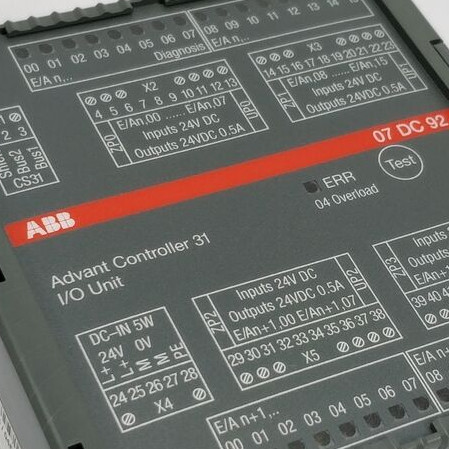

उत्पाद चित्र:
