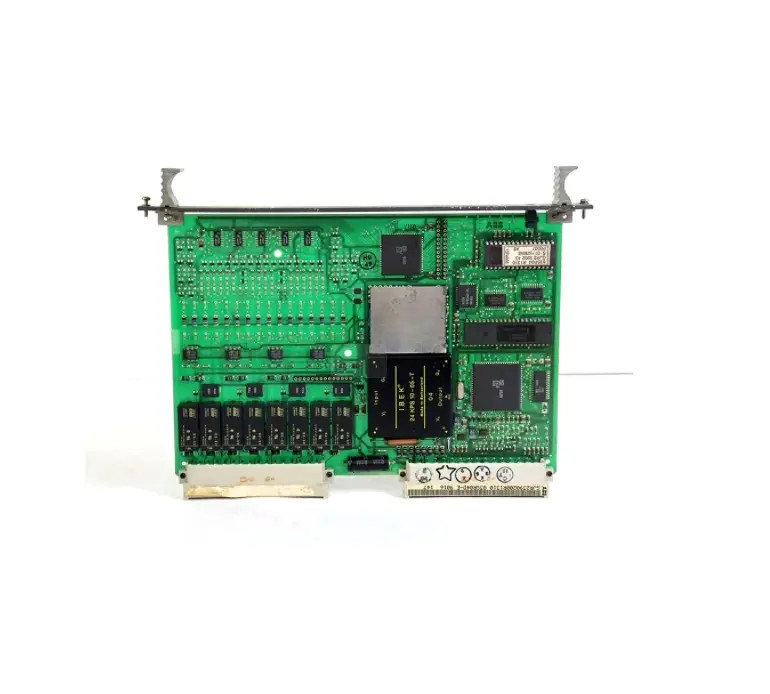

उत्पाद:ABB 83SR04C-E GJR2390200R1411 नियंत्रण मॉड्यूल

विवरण

वर्णित मॉड्यूल एक बहुमुखी नियंत्रण मॉड्यूल है जो विभिन्न प्रकार के नियंत्रण के लिए उपयोग किया जाता है।द्विआधारी और एनालॉग नियंत्रण कार्यविभिन्न नियंत्रण स्तरों पर, जिसमें शामिल हैंड्राइव नियंत्रण,समूह नियंत्रण, औरइकाई नियंत्रणनीचे इसकी विशेषताओं, कार्यों और अनुप्रयोगों का सारांश और स्पष्टीकरण दिया गया हैः

प्रमुख विशेषताएं और कार्यः

1. नियंत्रण कार्य: मॉड्यूल का उपयोग भंडारण के लिए किया जाता हैकार्यक्रमजो दोनों का प्रबंधन करते हैंद्विआधारीऔरएनालॉग नियंत्रण कार्ययह विभिन्न प्रकार के नियंत्रण कार्यों को संभाल सकता है, जिनमें शामिल हैंः
   • ड्राइव नियंत्रणएक दिशात्मक ड्राइव के लिए
   • ड्राइव नियंत्रणएक्ट्यूएटर और सोलेनोइड वाल्वों के लिए
   • द्विआधारी फलन समूह नियंत्रण(जैसे अनुक्रमिक और तर्क नियंत्रण) ।
   • तीन चरणों में नियंत्रणविभिन्न प्रकार के कार्यों के लिए।
   • सिग्नल कंडीशनिंगसिग्नल की सटीकता में सुधार या आगे की प्रसंस्करण के लिए सिग्नल को समायोजित करने के लिए।
2. कार्य करने के तरीके: मॉड्यूल तीन अलग-अलग संचालन मोड का समर्थन करता है, प्रत्येक अलग-अलग नियंत्रण परिदृश्यों के लिए उपयुक्त हैः
   • द्विआधारी नियंत्रण मोड (एनालॉग बुनियादी कार्यों के साथ): यह मोड एक चर चक्र समय के साथ काम करता है और द्विआधारी नियंत्रण (अन/ऑफ या तार्किक राज्यों) और बुनियादी एनालॉग नियंत्रण कार्यों का समर्थन करता है।
   • एनालॉग नियंत्रण मोड (बाइनरी नियंत्रण के साथ): इस मोड में, चक्र समय निश्चित और चयन योग्य है। इसका उपयोग द्विआधारी नियंत्रण कार्यों के अलावा निरंतर एनालॉग नियंत्रण लूप के लिए किया जाता है।
   • सिग्नल कंडीशनिंग मोड: सिग्नल को संशोधित करने के लिए प्रयोग किया जाता है, यह मोड एक निश्चित चक्र समय के साथ काम करता है और सिग्नल प्रसंस्करण के साथ किसी भी त्रुटियों या समस्याओं को इंगित करने के लिए एक "व्यत्यय बिट" आउटपुट कर सकता है।
3. उपयोगकर्ता कार्यक्रम और मेमोरी: मॉड्यूल के उपयोगकर्ता कार्यक्रम में संग्रहीत हैगैर अस्थिर स्मृति (EEPROM), यह सुनिश्चित करता है कि यह बिजली की विफलता की स्थिति में भी संरक्षित है।पीडीडीएस (प्रक्रिया डेटा वितरण प्रणाली)बस प्रणाली का उपयोग करके, मॉड्यूल को लचीला और फिर से कॉन्फ़िगर करने में आसान बनाता है।
4. स्वचालित पता असाइनमेंट: मॉड्यूल स्वचालित रूप से अपने पते सेट जब एकबहुउद्देश्यीय प्रसंस्करण स्टेशन, मैन्युअल पता विन्यास की आवश्यकता के बिना स्थापना और सेटअप को सरल बनाना।
5. त्रुटि जाँच और समता: मॉड्यूल में संचार अखंडता के लिए अंतर्निहित त्रुटि जांच है। यह उनके समता बिट्स के आधार पर स्टेशन बस से प्राप्त टेलीग्राम के त्रुटि मुक्त हस्तांतरण को सत्यापित करता है। इसी तरह,यह त्रुटि मुक्त डेटा संचरण सुनिश्चित करने के लिए बस के लिए भेजा तारों के लिए समता बिट्स जोड़ता है.
6. विद्युत आपूर्ति और वोल्टेज: मॉड्यूल एक के साथ काम करता है+24 वी डीसीऑपरेटिंग वोल्टेज और आंतरिक रूप से विभिन्न वोल्टेज स्तरों का उत्पादन करता है ताकि प्रक्रिया इंटरफेस (US11, US21, US31, US41) को बिजली दी जा सके।ये वोल्टेज शॉर्ट सर्किट-प्रूफ हैं और विभिन्न आपूर्ति स्तरों के बीच बातचीत से बचने के लिए डिज़ाइन किए गए हैं.
7. निदान और संकेतक: मॉड्यूल द्वारा निदान प्रदान करता हैएलईडी संकेतसामने के पैनल परः
   • ST (अवरोध): यह प्रकाश या तो मॉड्यूल के अंदर या मॉड्यूल के साथ डेटा संचार में गड़बड़ी का संकेत देता है।
   • एसजी (मॉड्यूल गड़बड़ी): मॉड्यूल के भीतर समस्याओं या दोषों को दर्शाता है।
8. इंटरफेस: मॉड्यूल में शामिल हैं4 हार्डवेयर इंटरफेसइन इंटरफेस को औद्योगिक प्रणालियों के भीतर लचीली कनेक्टिविटी और संचालन के लिए डिज़ाइन किया गया है, जिससे नियंत्रण और निगरानी की अनुमति मिलती है।

अनुप्रयोग:

मॉड्यूल का उपयोग विभिन्न औद्योगिक स्वचालन और नियंत्रण प्रणालियों में निम्नलिखित अनुप्रयोगों के लिए किया जा सकता हैः

• ड्राइव नियंत्रण:
  • एक दिशात्मक ड्राइव, एक्ट्यूएटर और सोलेनोइड वाल्वों को नियंत्रित करने के लिए, यह मॉड्यूल आवश्यक सिग्नल कंडीशनिंग और नियंत्रण तर्क प्रदान करता है।
• अनुक्रमिक और तार्किक नियंत्रण:
  • बाइनरी फलन समूह नियंत्रण मोड लागू करने के लिए प्रयोग किया जाता हैअनुक्रमिक तर्क नियंत्रणयाचरण-दर-चरण नियंत्रणप्रक्रियाओं के लिए आदर्श है, जैसे विनिर्माण लाइनों, कन्वेयर या असेंबली रोबोट के लिए।
• सिग्नल कंडीशनिंग:
  • इस मॉड्यूल का उपयोगसिग्नल कंडीशनिंग, जो यह सुनिश्चित करने के लिए महत्वपूर्ण है कि नियंत्रक या अन्य प्रसंस्करण उपकरण को भेजे जाने से पहले इनपुट संकेतों को सटीक रूप से संसाधित किया जाता है।
• तीन-चरण नियंत्रण:
  • ऐसे मामलों में जहां प्रक्रियाओं के लिए एकतीन चरणों में नियंत्रण(जैसे तापमान नियंत्रण, मोटर नियंत्रण, या अन्य तीन-राज्य प्रणालियों में), यह मॉड्यूल आवश्यक कार्यक्षमता प्रदान करता है।

लाभः

1. लचीलापन: विभिन्न संचालन मोड (बाइनरी नियंत्रण, एनालॉग नियंत्रण, सिग्नल कंडीशनिंग) का चयन करने की क्षमता मॉड्यूल को अनुप्रयोगों और उपयोग के मामलों की एक विस्तृत श्रृंखला के लिए अनुकूलन योग्य बनाती है।
2. त्रुटि प्रबंधन और संचार अखंडता: अंतर्निहित समता जांच और त्रुटि रिपोर्टिंग के माध्यम सेएलईडी संकेतविश्वसनीय संचार और सिस्टम अखंडता सुनिश्चित करने में मदद करता है, जिससे मॉड्यूल औद्योगिक वातावरण में अधिक मजबूत हो जाता है।
3. एकीकरण में आसानी: स्वचालित पता सेटिंग और बहुउद्देश्यीय प्रसंस्करण स्टेशनों के साथ संगतता मॉड्यूल को बड़े सिस्टम में एकीकृत करना आसान बनाती है, स्थापना समय और जटिलता को कम करती है।
4. कॉम्पैक्ट और विश्वसनीय: कॉम्पैक्ट डिजाइन और मजबूत डायग्नोस्टिक्स (रुकावट संकेतकों के साथ) इस मॉड्यूल को महत्वपूर्ण औद्योगिक वातावरण के लिए उपयुक्त बनाते हैं जहां सिस्टम विश्वसनीयता आवश्यक है।

निष्कर्ष:

यह मॉड्यूल एक शक्तिशाली और लचीला नियंत्रण समाधान है जोद्विआधारी और एनालॉग नियंत्रण,सिग्नल कंडीशनिंग, औरत्रुटि जाँचविभिन्न औद्योगिक अनुप्रयोगों में इसका उपयोग, ड्राइव नियंत्रण से लेकर अनुक्रमिक तर्क और सिग्नल कंडीशनिंग तक, इसे जटिल स्वचालन प्रणालियों के लिए एक बहुमुखी विकल्प बनाता है।चाहे विनिर्माण में इस्तेमाल किया, प्रक्रिया नियंत्रण, या ड्राइव, एक्ट्यूएटर या सेंसर पर सटीक नियंत्रण की आवश्यकता किसी भी अनुप्रयोग, इस मॉड्यूल विश्वसनीय, कुशल और अनुकूलन योग्य प्रदर्शन प्रदान करता है।

ऑर्डर डेटाः
83SR04-E/R1210 आदेश संख्याः GJR2390200R1210
