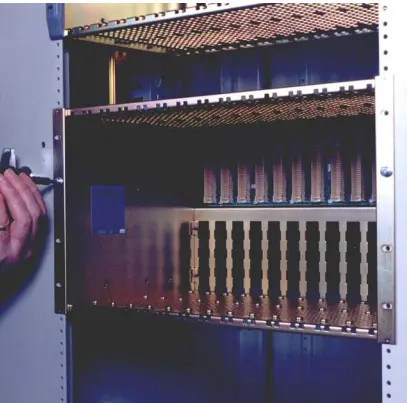

आईसीएस ट्रिप्लेक्स टी8100 विश्वसनीय टीएमआर नियंत्रक चेसिस

उत्पाद:आईसीएस ट्रिप्लेक्स टी8100 विश्वसनीय टीएमआर नियंत्रक चेसिस

उत्पाद का अवलोकन

विश्वसनीय नियंत्रक चेसिस उत्पाद अवलोकन

The Trusted® Controller Chassis can be either swing frame or fixed frame mounted and houses the Trusted Triple Modular Redundant (TMR) Processor and Trusted Input/Output (I/O) and / or Interface Modulesचेसिस को पैनल माउंटिंग किट (T8380) के अतिरिक्त पैनल माउंटिंग किट (T8380) के द्वारा पैनल (पीछे) पर लगाया जा सकता है, जिसमें पीछे की ओर मुड़ने वाले कानों के साथ ब्रैकेट की एक जोड़ी शामिल है।इंटर-मॉड्यूल बस (IMB) बैकप्लेन ट्रस्ट कंट्रोलर चेसिस का हिस्सा है और मॉड्यूल के लिए विद्युत इंटरकनेक्शन और अन्य सेवाएं प्रदान करता है.

• 2 मिमी x 90 मिमी (3.6 इंच) भरोसेमंद टीएमआर प्रोसेसर स्लॉट • 8 मिमी x 30 मिमी (1.2 इंच) एकल चौड़ाई भरोसेमंद I/ O और/ या इंटरफेस मॉड्यूल स्लॉट • अंदर कोई उपयोगकर्ता-सेवा योग्य भाग नहीं • त्वरित असेंबली• न्यूनतम उपकरण/भाग• 32, 48, 64 और 96-तरफा DIN 41612 I/O पोर्ट कनेक्टर क्षमता • केबल प्रवेश विकल्प • चेसिस के माध्यम से मॉड्यूल के संवहन शीतलन

नियंत्रक चेसिस को प्रत्येक प्रणाली की आवश्यकताओं के आधार पर अलग-अलग तरीकों से भरा जा सकता है,अधिकतम 8 एकल-चौड़ाई (30 मिमी) विश्वसनीय I/O और/या इंटरफ़ेस मॉड्यूल स्लॉट और दो तीन चौड़ाई (90 मिमी) विश्वसनीय TMR प्रोसेसर को समायोजित करने के लिएचेसिस के संयोजन में प्रत्येक फ्लैंज पर चार-चार स्क्रू स्थितियां होती हैं, जिनका उपयोग फ्रेम पर साइड ब्रैकेट को सुरक्षित रूप से संलग्न करने के लिए किया जाता है।मॉड्यूल को उनकी स्लॉट स्थिति में सावधानीपूर्वक स्लाइड करके डाला जाता है, यह सुनिश्चित करता है कि मॉड्यूल के शीर्ष और निचले आवरण के ′′U′′- चैनल ऊपरी और निचले चेसिस प्लेटों के उठाए गए गाइडों को संलग्न करते हैं।मॉड्यूल पर ईजेक्टर लीवर चेसिस के भीतर हैंडल रहित मॉड्यूल को सुरक्षित करते हैंशीतलन प्रक्रिया में सहायता के लिए एक फ्रेम पर चेसिस के बीच 90 मिमी का अंतर प्रदान किया जाना चाहिए।

वितरण का विवरण:

वारंटी: 12 महीने।
लीड समयः 1-2 कार्य दिवस।
भुगतान का प्रकारः टी/टी और वेस्टर्न यूनियन।
कूरियर साझेदार: डीएचएल, यूपीएस, टीएनटी, फेडएक्स और ईएमएस।
तकनीकी विनिर्देश, मैनुअल और डाटा शीटः अनुरोध पर उपलब्ध है।
