आईसीएस ट्रिप्लेक्स T8312 विश्वसनीय टीएमआर एक्सपेंडर इंटरफेस एडाप्टर इकाई

उत्पाद: ICS ट्रिप्लेक्स T8312 ट्रस्टेड TMR एक्सपेंडर इंटरफ़ेस एडाप्टर यूनिट

उत्पाद अवलोकन यह दस्तावेज़ ट्रस्टेड® ट्रिपल मॉड्यूलर रिडंडेंट (TMR) एक्सपेंडर इंटरफ़ेस एडाप्टर यूनिट T8312 के लिए सामान्य जानकारी प्रदान करता है। यूनिट के दो संस्करण उपलब्ध हैं; एक कंट्रोलर चेसिस में ट्रस्टेड एक्सपेंडर इंटरफ़ेस मॉड्यूल और चार एक्सपेंडर चेसिस (T8312-4) के बीच इंटरकनेक्शन प्रदान करता है, और दूसरा सात एक्सपेंडर चेसिस (T8312-7) से इंटरकनेक्शन प्रदान करता है। विशेषताएं: • कंट्रोलर और एक्सपेंडर चेसिस के आसान इंटरकनेक्शन की अनुमति देता है। • यूनिट इलेक्ट्रो-मैग्नेटिक कम्पैटिबिलिटी (EMC) के लिए पूरी तरह से परिरक्षित है। • छोटे ट्रस्टेड सिस्टम के लिए उपलब्ध संस्करण - चार एक्सपेंडर चेसिस तक। • बढ़ी हुई विश्वसनीयता के लिए लॉकिंग कनेक्टर।

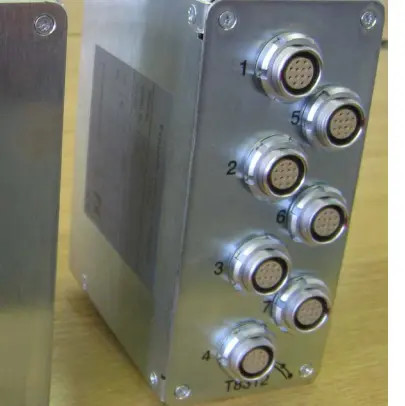

ट्रस्टेड एक्सपेंडर इंटरफ़ेस एडाप्टर यूनिट T8312 में चार, या सात 12-पिन ODU कनेक्टर (यूनिट के प्रकार पर निर्भर), एक मुद्रित सर्किट बोर्ड (PCB), एक 96-तरफा C प्रकार का कनेक्टर शामिल है जो एक डबल 96-तरफा कनेक्टर असेंबली में प्लग करता है जिसे कंट्रोलर चेसिस में स्थित ट्रस्टेड एक्सपेंडर इंटरफ़ेस मॉड्यूल से कनेक्ट करने के लिए डिज़ाइन किया गया है। यूनिट एक धातु के बाड़े के अंदर स्थित है और इसे कंट्रोलर चेसिस रियर कनेक्टर्स पर क्लिप करने के लिए डिज़ाइन किया गया है। यूनिट को डिस्कनेक्ट करने में सक्षम करने के लिए एक रिलीज़ बटन प्रदान किया गया है।

1 पहले एक्सपेंडर चेसिस से जुड़ता है (जिसमें इसके तीन ID स्विच को एड्रेस 2 पर कॉन्फ़िगर किया गया है)। 2 दूसरे एक्सपेंडर चेसिस से जुड़ता है (जिसमें इसके तीन ID स्विच को एड्रेस 3 पर कॉन्फ़िगर किया गया है)। … 8 आठवें एक्सपेंडर चेसिस से जुड़ता है (जिसमें इसके तीन ID स्विच को एड्रेस 8 पर कॉन्फ़िगर किया गया है)। पते 2,3,4…8 को प्रोसेसर चेसिस के वर्चुअल एड्रेस 1 के साथ तार्किक रूप से फिट करने के लिए सेट किए गए हैं। यदि आठ से अधिक चेसिस की आवश्यकता है, तो एक दूसरा एक्सपेंडर इंटरफ़ेस आवश्यक है। इन चेसिस पर एड्रेस स्विच भी 2,3,4…8 सेट हैं, लेकिन वर्चुअल एड्रेस (जैसा कि एप्लिकेशन और डायग्नोस्टिक्स द्वारा देखा जाता है) सिस्टम.INI कॉन्फ़िगरेशन में सेट किए गए 9,10,11…15 हैं। ID सेटिंग्स पर आगे की व्याख्या के लिए PD-8300 देखें।

हम आपूर्ति करते हैं:

बेंटली नेवादा / ABB / एलन-ब्रैडली / ICS / ट्राइकोनेक्स / हनीवेल / फॉक्सबोरो / GE / सीमेंस / मूर / एमर्सन / ओवेशन / वेस्टिंगहाउस / एप्रो / योकोगावा / यास्कावा / श्नाइडर / HIMA / B&R / वुडवर्ड / ZNYX

अपनी पूछताछ ईमेल करें, मैं आपको सबसे अच्छी कीमत दूंगा!

विशेषताएँ

• प्रति मॉड्यूल 40 TMR आउटपुट चैनल
• आठ आउटपुट के पांच अलग-अलग समूह
• छह-तत्व वोटेड आउटपुट एरे
• व्यापक निदान और स्व-परीक्षण
• पहला दोष - दोष सहिष्णु, दूसरा दोष - सुरक्षित विफलता
• प्रति चैनल आधार पर लाइन निगरानी
• स्वचालित ओवर-करंट सुरक्षा - कोई फ्यूज की आवश्यकता नहीं है
• 2500V डीसी ऑप्टो-आइसोलेशन
• गर्म प्रतिस्थापन योग्य
• प्रत्येक चैनल के लिए फ्रंट पैनल स्थिति एलईडी
• मॉड्यूल दोष और स्थिति संकेतक
• IEC 61508, SIL 3 सुरक्षा अनुप्रयोग
• ऑन-बोर्ड 1ms रिज़ॉल्यूशन इवेंट्स की रिपोर्टिंग का क्रम
