आईसीएस ट्रिप्लेक्स टी9100 प्रोसेसर मॉड्यूल

उत्पाद:आईसीएस ट्रिप्लेक्स टी9100 प्रोसेसर मॉड्यूल

उत्पाद का अवलोकन

प्रोसेसर आधार इकाई

एक प्रोसेसर बेस यूनिट में तीन प्रोसेसर मॉड्यूल तक होते हैंः

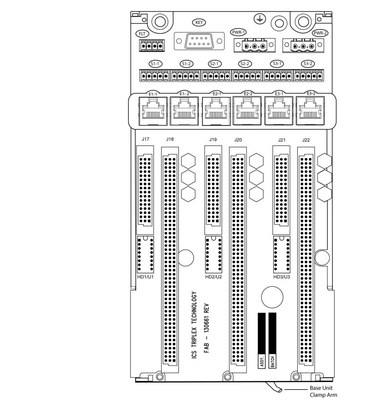

बाहरी ईथरनेट, सीरियल डेटा और पावर कनेक्शन प्रोसेसर बेस यूनिट के बाहरी कनेक्शन हैंः

Earthing Stud • Ethernet Ports (E1-1 to E3-2) • Serial Ports (S1-1 to S3-2) • Redundant +24 Vdc powers supply (PWR-1 and PWR-2) • Program Enable security key (KEY) • The FLT connector (currently not used).

बिजली कनेक्शन तीनों मॉड्यूल को अतिरिक्त शक्ति प्रदान करते हैं, प्रत्येक प्रोसेसर मॉड्यूल में दो सीरियल पोर्ट और दो ईथरनेट पोर्ट कनेक्टर होते हैं।KEY कनेक्टर सभी तीन प्रोसेसर मॉड्यूल का समर्थन करता है और जब तक कि Program Enable कुंजी सम्मिलित नहीं की जाती है तब तक एप्लिकेशन तक पहुंच को रोकने में मदद करता है.

सीरियल कम्युनिकेशन पोर्ट्स सीरियल पोर्ट (S1-1 और S1-2; S2-1 और S2-2; S3-1 और S3-2) उपयोग के आधार पर निम्नलिखित सिग्नल मोड का समर्थन करते हैंः • RS485fd:एक चार तार पूर्ण डुप्लेक्स कनेक्शन जिसमें प्रेषित और प्राप्त करने के लिए अलग-अलग बसें हैंइस चयन का प्रयोग तब भी किया जाना चाहिए जब नियंत्रक अनुभाग 3 में निर्दिष्ट वैकल्पिक चार तार परिभाषा का उपयोग करते हुए एक MODBUS मास्टर के रूप में कार्य कर रहा हो।3.3 MODBUS-over-serial मानक का. • RS485fdmux: प्रसारण कनेक्शन पर तीन-राज्य आउटपुट के साथ चार तार पूर्ण-डुप्लेक्स कनेक्शन.इसका उपयोग तब किया जाना चाहिए जब नियंत्रक चार तार वाले बस पर एक MODBUS दास के रूप में कार्य कर रहा हो. • RS485hdmux: मास्टर स्लेव या स्लेव उपयोग के लिए लागू दो तारों का आधा डुप्लेक्स कनेक्शन। यह MODBUS-over-serial मानक में दिखाया गया है।

प्रोसेसर बैक-अप बैटरी T9110 प्रोसेसर मॉड्यूल में एक बैक-अप बैटरी है जो इसकी आंतरिक रियल टाइम क्लॉक (RTC) और अस्थिर मेमोरी (RAM) के एक हिस्से को संचालित करती है।बैटरी केवल तभी बिजली प्रदान करती है जब प्रोसेसर मॉड्यूल को सिस्टम बिजली आपूर्ति से बिजली नहीं दी जाती है. पूर्ण शक्ति हानि पर बैटरी द्वारा बनाए रखे जाने वाले विशिष्ट कार्य हैंः • रीयल टाइम क्लॉक - बैटरी आरटीसी चिप को ही शक्ति प्रदान करती है।• रिटेन किए गए वेरिएबल्स - रिटेन किए गए वेरिएबल्स के लिए डेटा प्रत्येक एप्लिकेशन स्कैन के अंत में रैम के एक हिस्से में संग्रहीत किया जाता हैबिजली बहाल होने पर, रिटेन किए गए डेटा को एप्लिकेशन द्वारा उपयोग के लिए रिटेन किए गए चर के रूप में असाइन किए गए चर में वापस लोड किया जाता है।• डायग्नोस्टिक लॉग - प्रोसेसर के डायग्नोस्टिक लॉग को बैटरी द्वारा समर्थित रैम के हिस्से में संग्रहीत किया जाता है. प्रोसेसर मॉड्यूल के निरंतर संचालित होने पर बैटरी का डिजाइन जीवन 10 वर्ष का होता है; बिना संचालित प्रोसेसर मॉड्यूल के लिए, डिजाइन जीवन 6 महीने तक होता है।बैटरी का डिजाइन जीवन निरंतर 25°C और कम आर्द्रता पर काम करने पर आधारित हैउच्च आर्द्रता, तापमान और बार-बार बिजली चक्र बैटरी के परिचालन जीवन को छोटा कर देंगे।

विशेषताएं:

• प्रत्येक एफटीए पर 40 इनपुट चैनल।
• उद्योग मानक फील्ड डिवाइस कनेक्शन (2-वायर) ।
• मानक डीआईएन रेल संगतता।
• सरल स्थापना और कनेक्शन।
• 24 Vdc ऑपरेशन।
• इनपुट मॉड्यूलों के गर्म प्रतिस्थापन के लिए स्मार्ट स्लॉट कनेक्शन।
• प्रति चैनल फ्यूज्ड फील्ड पावर सप्लाई।
• ऑनबोर्ड लाइट इमिटिंग डायोड (एलईडी) फील्ड पावर सप्लाई की अखंडता का संकेत।

वितरण का विवरण:

वारंटी: 12 महीने।
लीड समयः 1-2 कार्य दिवस।
भुगतान का प्रकारः टी/टी और वेस्टर्न यूनियन।
कूरियर साझेदार: डीएचएल, यूपीएस, टीएनटी, फेडएक्स और ईएमएस।
तकनीकी विनिर्देश, मैनुअल और डाटा शीटः अनुरोध पर उपलब्ध है।
