उन्नत नियंत्रण प्रणालियों के लिए आईसीएस ट्रिप्लेक्स T9300 T9801 आई/ओ बैकप्लेन

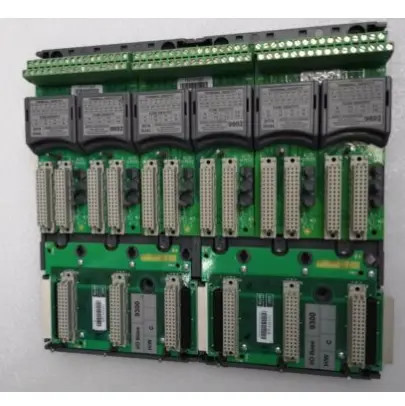

उत्पाद:आईसीएस ट्रिप्लेक्स T9300 (T9801) आई/ओ बैकप्लेन

उत्पाद का अवलोकन

आधार इकाइयां पंक्तियाँ और विस्तार केबल

AADvance T9300 I/O base units connect to the right hand side of the T9100 processor base unit (I/O Bus 1) and to the right hand side of other T9300 I/O base units by a direct plug and socket connectionI/O आधार इकाइयां T9310 विस्तार केबल (I/O बस 2) का उपयोग करके प्रोसेसर आधार इकाइयों के बाएं हाथ की ओर कनेक्ट होती हैं।विस्तार केबल भी I/O आधार इकाइयों के अतिरिक्त पंक्तियों को स्थापित करने के लिए अन्य I/O आधार इकाइयों के बाएं हाथ की ओर I/O आधार इकाइयों के दाहिने हाथ की तरफ से जोड़ता हैआधार इकाइयों को ऊपर और नीचे के क्लिप द्वारा जगह में सुरक्षित रखा जाता है जो प्रत्येक आधार इकाइयों के स्लॉट में डाले जाते हैं।

T9100 प्रोसेसर बेस यूनिट के दाहिने हाथ के किनारे से एक्सेस की जाने वाली एक्सपेंशन बस को I/O Bus 1 नामित किया गया है, जबकि बाएं हाथ के किनारे से एक्सेस की जाने वाली बस को I/O Bus 2 नामित किया गया है।I/O आधार इकाइयों में मॉड्यूल पदों (स्लॉट) को 01 से 24 तक क्रमांकित किया गया है, बाईं ओर सबसे अधिक स्थिति स्लॉट 01 है। इस प्रकार नियंत्रक के भीतर किसी भी व्यक्तिगत मॉड्यूल की स्थिति को इसके बस और स्लॉट नंबरों के संयोजन से विशिष्ट रूप से पहचाना जा सकता है, उदाहरण के लिए 1-01.

I/O बस इंटरफेस की विद्युत विशेषताओं से दो I/O बसों में से किसी एक की अधिकतम संभव लंबाई (I/O आधार इकाइयों और विस्तार केबलों का संयोजन) 8 मीटर (26.24 फीट) तक सीमित है.) ।

वितरण का विवरण:

वारंटी: 12 महीने।
लीड समयः 1-2 कार्य दिवस।
भुगतान का प्रकारः टी/टी और वेस्टर्न यूनियन।
कूरियर साझेदार: डीएचएल, यूपीएस, टीएनटी, फेडएक्स और ईएमएस।
तकनीकी विनिर्देश, मैनुअल और डाटा शीटः अनुरोध पर उपलब्ध है।
