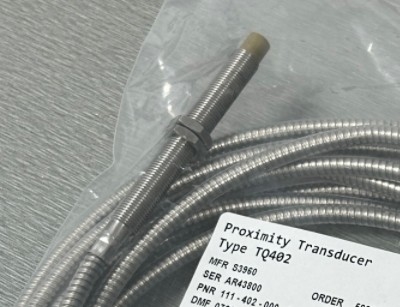

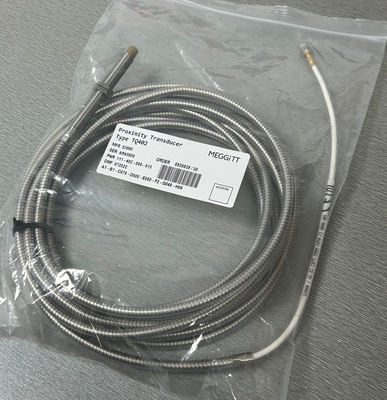

TQ402 111-402-000-012 A1-B1-C040-D000-E010-F0-G000-H05 निकटता माप प्रणाली

TQ402 111-402-000-012 A1-B1-C040-D000-E010-F0-G000-H05 निकटता माप प्रणाली

विशेषताएं:

ऑपरेशन संवेदनशीलता

• ऑर्डर विकल्प B21: 8 mV/μm (200 mV/मिल)

• ऑर्डर विकल्प B22: 2.5 μA/μm (62.5 μA/मिल)

• ऑर्डर विकल्प B23: 4 mV/μm (100 mV/मिल)

• ऑर्डर विकल्प B24: 1.25 μA/μm (31.2 μA/mil) रैखिक माप सीमा (सामान्य)

• ऑर्डर विकल्प B21: 0.15 से 2.15 मिमी, जो -1.6 से -17.6 वी आउटपुट के अनुरूप है

• ऑर्डर विकल्प B22: 0.15 से 2.15 मिमी, -15.5 से -20.5 mA आउटपुट के अनुरूप

• ऑर्डर विकल्प B23: 0.3 से 4.3 मिमी, जो -1.6 से -17.6 वी आउटपुट के अनुरूप है

• ऑर्डर करने का विकल्प B24: 0.3 से 4.3 मिमी, जो -15.5 से -20.5 mA आउटपुट के अनुरूप है आवृत्ति प्रतिक्रियाः DC से 20 kHz (-3 dB)

तत्वों की विनिमेयताः प्रणाली के सभी घटक विनिमेय हैं

विवरण:

TQ4xx आधारित निकटता माप प्रणाली घूर्णन मशीन शाफ्टों के सापेक्ष कंपन और अक्षीय स्थिति को मापने के लिए विशेष रूप से उपयुक्त हैं, जैसे कि भाप में पाए जाने वाले,गैस और हाइड्रोलिक टर्बाइन, साथ ही अल्टरनेटर, टर्बो-कॉम्प्रेसर और पंपों में भी।

यह प्रणाली एक TQ402 या TQ412 गैर-संपर्क सेंसर और एक IQS900 सिग्नल कंडीशनर के आसपास आधारित है।ये एक कैलिब्रेटेड निकटता माप प्रणाली बनाते हैं जिसमें प्रत्येक घटक विनिमेय होता हैप्रणाली ट्रांसड्यूसर के सिर और लक्ष्य के बीच की दूरी के अनुपात में एक वोल्टेज या एक वर्तमान आउटपुट करती है, जैसे कि एक मशीन शाफ्ट।

तापमान सीमाएँ

• ट्रांसड्यूसरः -40 से +180°C <5% के साथ बहाव (ऑपरेटिंग) +180 से +220°C >5% के साथ बहाव (लघुकालिक उत्तरजीविता)

• ट्रांसड्यूसर और केबलः -40 से +195°C यदि एक्स जोन में इस्तेमाल किया जाता है

• केबल, कनेक्टर और वैकल्पिक सुरक्षाः -40 से +200°C

सुरक्षा रेटिंग (आईईसी 60529 के अनुसार): निकटता ट्रांसड्यूसर के सिर (ट्रान्सड्यूसर टिप और इंटीग्रल केबल) का रेटिंग IP68 है

कंपन (आईईसी 60068-2-26 के अनुसार): 10 से 500 हर्ट्ज के बीच 5 जी पीक

आघात त्वरण (आईईसी 60068-2-27 के अनुसार): 15 जी पीक (आधा साइन-वेव, 11 एमएस की अवधि)
