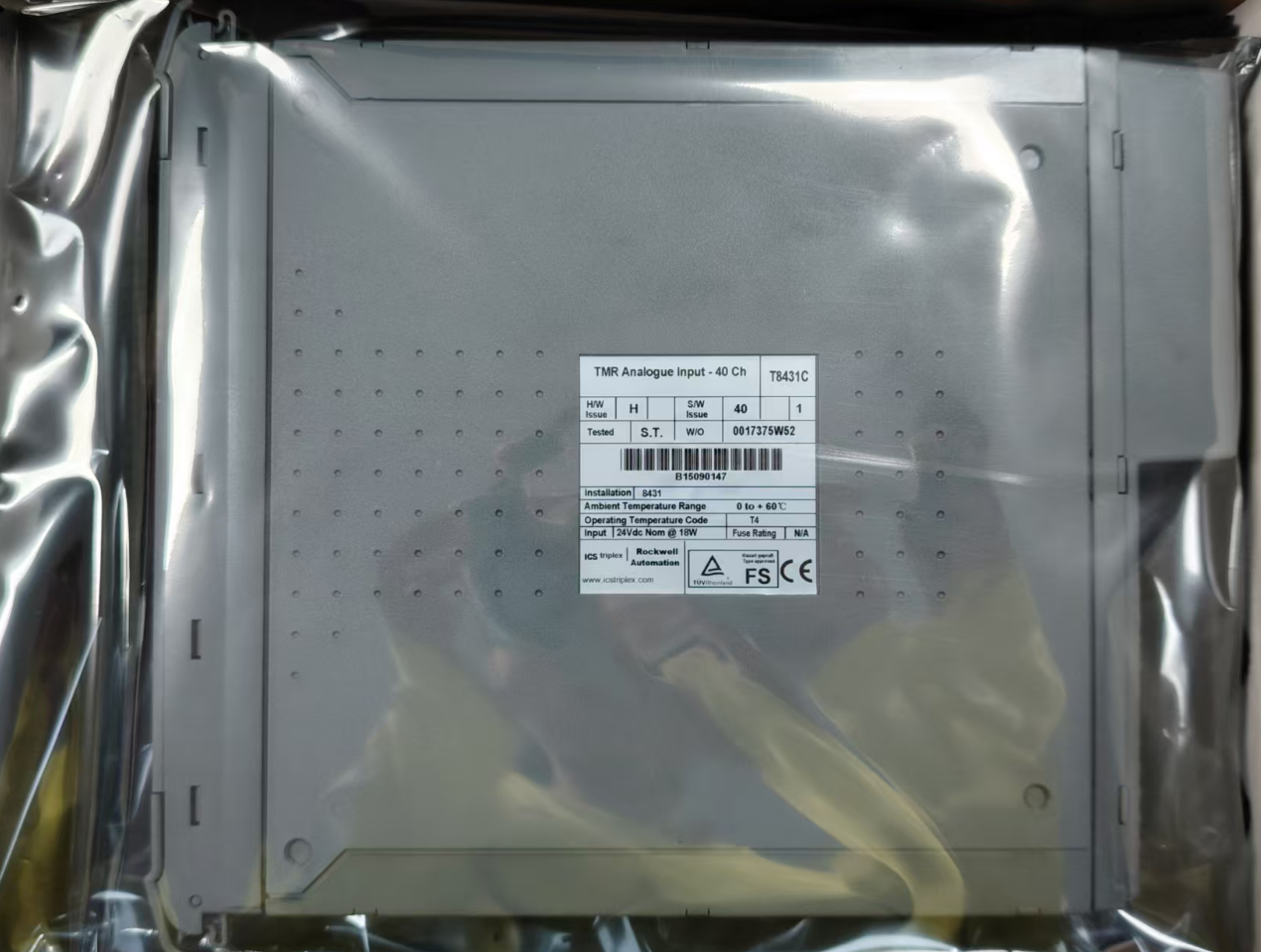

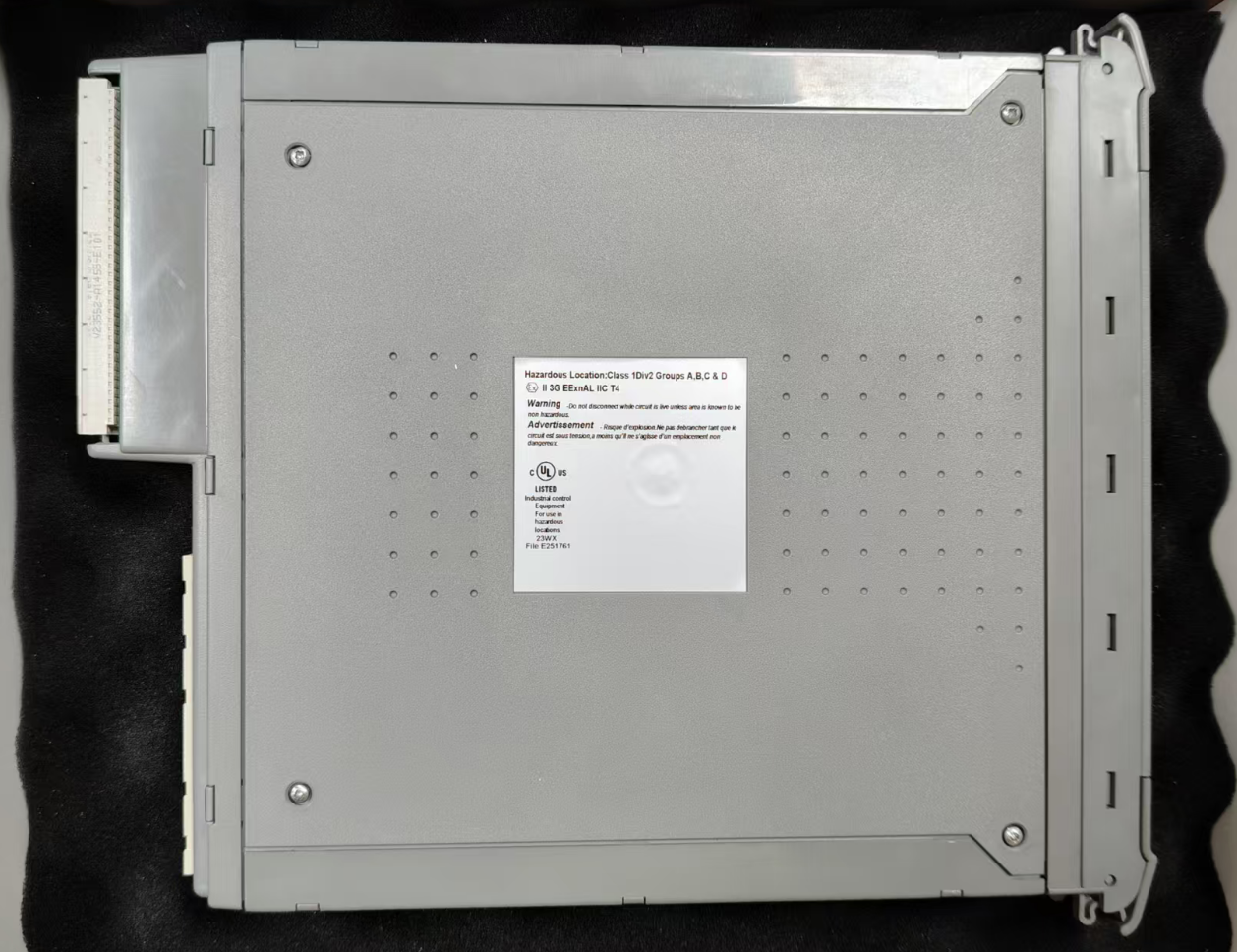

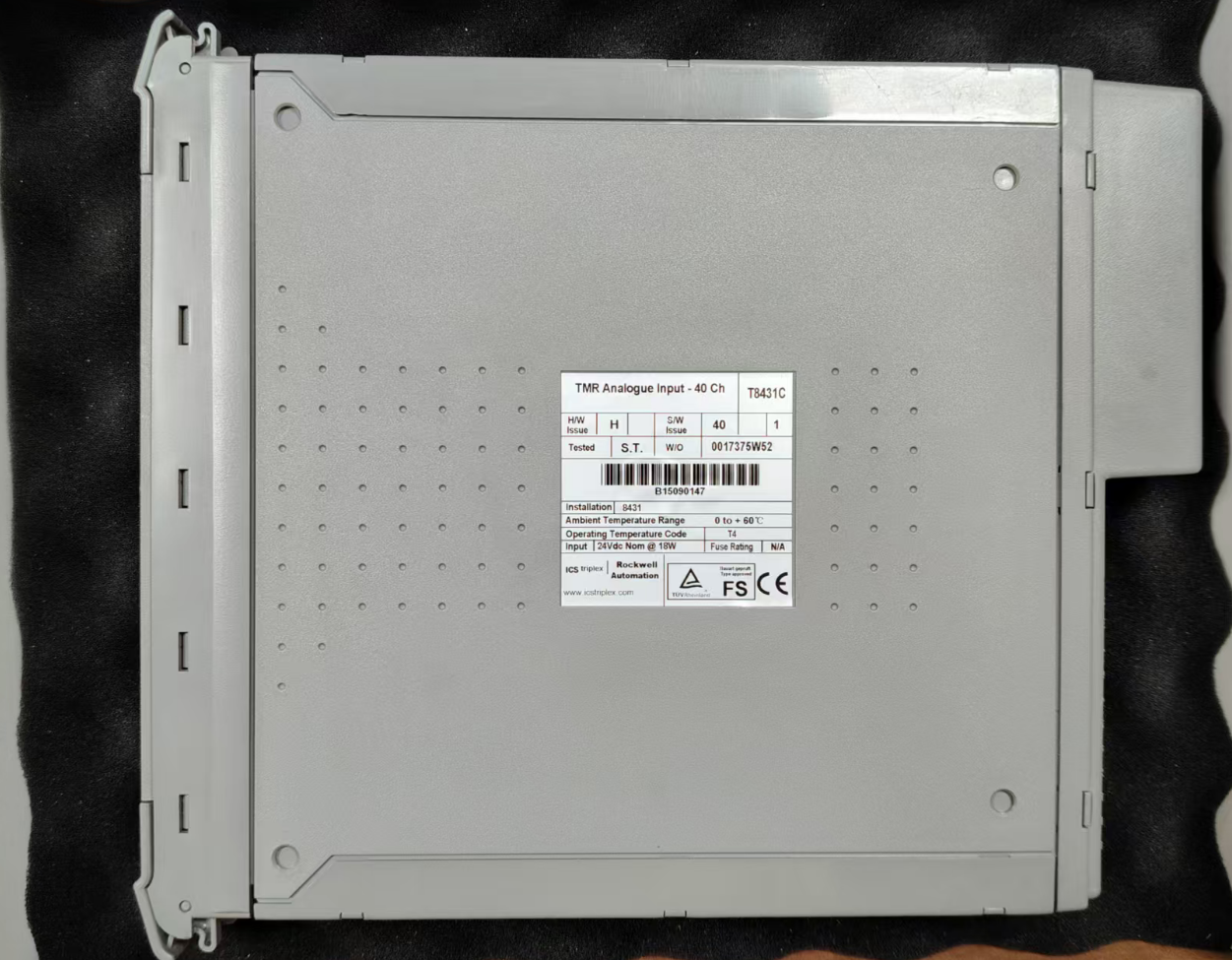

T8431C इनवेनसिस ट्राइकोनेक्स

T8431C ट्रस्ट्ड टीएमआर श्रृंखला में मुख्य I/O मॉड्यूल है। विशेष रूप से सुरक्षा-महत्वपूर्ण औद्योगिक नियंत्रण प्रणालियों के लिए डिज़ाइन किया गया है,यह मॉड्यूल विशेष रूप से उन अनुप्रयोगों के लिए उपयुक्त है जो अत्यधिक उच्च प्रणाली विश्वसनीयता की मांग करते हैं।, जैसे कि सुरक्षा उपकरण प्रणाली (एसआईएस), आपातकालीन बंद प्रणाली (ईएसडी), और लौ और गैस का पता लगाने की प्रणाली (एफएंडजी) ।

मॉड्यूल का प्राथमिक कार्य क्षेत्र से एनालॉग संकेतों को सटीक रूप से प्राप्त करना और उन्हें सुरक्षित और विश्वसनीय रूप से ट्रस्ट सिस्टम के भीतर टीएमआर नियंत्रक को प्रसारित करना है।24 वीडीसी औद्योगिक बिजली आपूर्ति द्वारा संचालित, मॉड्यूल लचीला विन्यास विकल्प प्रदान करता है और वर्तमान संकेतों (जैसे 4-20 mA तापमान, दबाव और प्रवाह ट्रांसमीटर) और वोल्टेज संकेतों दोनों का समर्थन करता है।

• उत्पाद प्रकारः विश्वसनीय टीएमआर एनालॉग इनपुट मॉड्यूल
• श्रृंखलाः विश्वसनीय टीएमआर श्रृंखला
• इनपुट चैनलों की संख्याः 40 चैनल
• इनपुट सिग्नल प्रकारः 0-22 mA वर्तमान / 0-6 VDC वोल्टेज
• नमूनाकरण अद्यतन समयः 0.5 एमएस
• संकल्पः 3.9 μA (1/256 mA)
• माप की सटीकताः पूर्ण पैमाने का ± 1%
• कैलिब्रेशन सटीकताः 0.03%
• ऑपरेटिंग वोल्टेजः 20-32 वीडीसी
• बिजली की खपत: लगभग 15-18 W
• ऑपरेटिंग तापमानः -5°C से +60°C (कुछ मॉडल -40°C से +70°C का समर्थन करते हैं)
• भंडारण तापमानः -25°C से +70°C
• सापेक्ष आर्द्रताः 10% से 95% आरएच (गैर-संक्षेपण)
• अलगाव वोल्टेजः 2500 Vrms
• सुरक्षा रेटिंगः IP20
• माउंटिंगः 19 इंच रैक माउंटिंग (4TE स्लॉट)
• सुरक्षा प्रमाणन: SIL 3 (IEC 61508)

1. सुनिश्चित करें कि क्षेत्र केबल विधानसभा स्थापित है और ठीक से तैनात है
2. मॉड्यूल पर बाहर निकालने ताला जारी करने के लिए रिलीज कुंजी का उपयोग करें, सुनिश्चित करें कि ताला पूरी तरह से खुला है
3. ईजेक्टर पकड़ो और ध्यान से लक्ष्य स्लॉट में मॉड्यूल डालें
4. मॉड्यूल के चेहरे प्लेट के ऊपर और नीचे पर दबाएं पूरी तरह से जगह में मॉड्यूल धक्का करने के लिए
5. मॉड्यूल इजेक्टर बंद करो और यह लॉक स्थिति में स्नैप सुनिश्चित करें

बिजली संयंत्रों में, T8431C का उपयोग गैस टरबाइनों और भाप टरबाइनों के लिए अति गति सुरक्षा प्रणालियों के साथ-साथ बॉयलरों के लिए सुरक्षा इंटरलॉक प्रणालियों में किया जाता है।मॉड्यूल रोटेशन गति जैसे प्रमुख मापदंडों की निगरानी करता है, तापमान, दबाव और वास्तविक समय में कंपन. यदि कोई पैरामीटर सुरक्षित सीमा से अधिक है, तो यह तुरंत उपकरण क्षति और व्यक्तिगत चोटों को रोकने के लिए एक बंद सुरक्षा तंत्र को ट्रिगर करता है।

T8431C किस प्रकार के इनपुट सिग्नल का समर्थन करता है?
T8431C 0-22 mA वर्तमान इनपुट और 0-6 VDC वोल्टेज इनपुट का समर्थन करता है, और विभिन्न मानक औद्योगिक सिग्नल रेंज के लिए कॉन्फ़िगर किया जा सकता है, जैसे कि 0-10 V, 0-20 mA, और 4-20 mA।

क्या T8431C हॉट-स्वैपिंग का समर्थन करता है?
हाँ. T8431C हॉट-स्वैप कार्यक्षमता का समर्थन करता है. साथी स्लॉट या स्मार्ट स्लॉट कॉन्फ़िगरेशन में, दोषपूर्ण मॉड्यूल को सिस्टम चल रहा है, बिना डाउनटाइम की आवश्यकता के, प्रतिस्थापित किया जा सकता है।

T8431C के लिए कैलिब्रेशन चक्र क्या है?
इनपुट चैनलों पर हर दो साल में एक कैलिब्रेशन जांच करने की सिफारिश की जाती है। यह जांच दीर्घकालिक बहाव और किसी भी परिणामी गलतियों का पता लगाती है।
