आईक्यूएस452 204-452-000-021

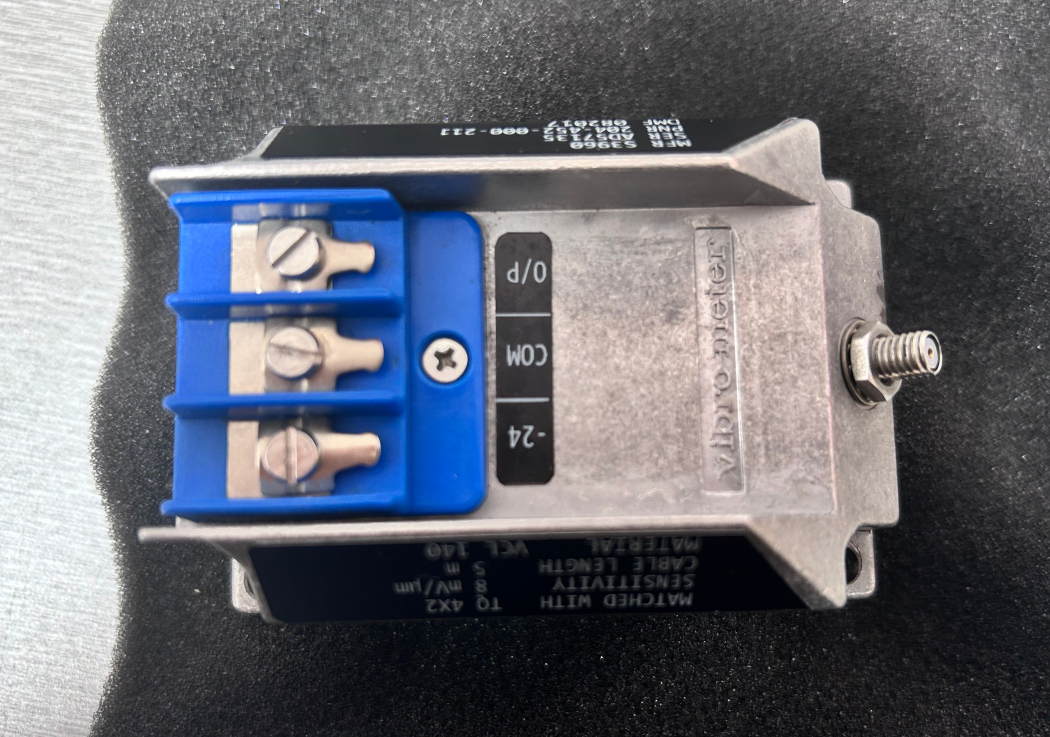

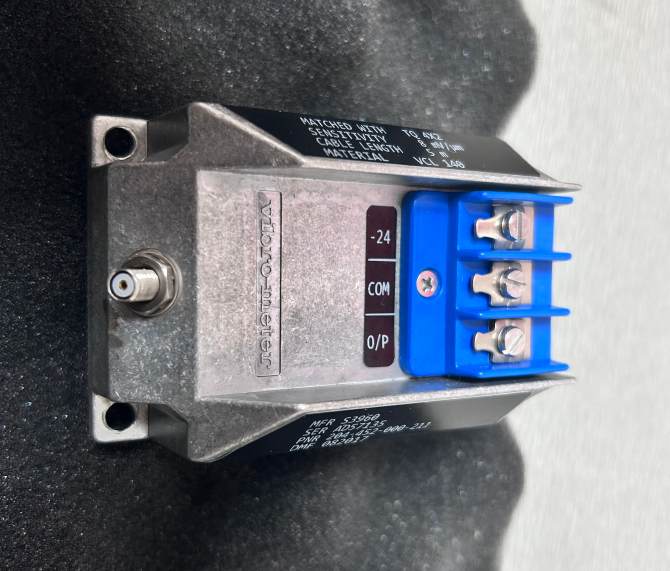

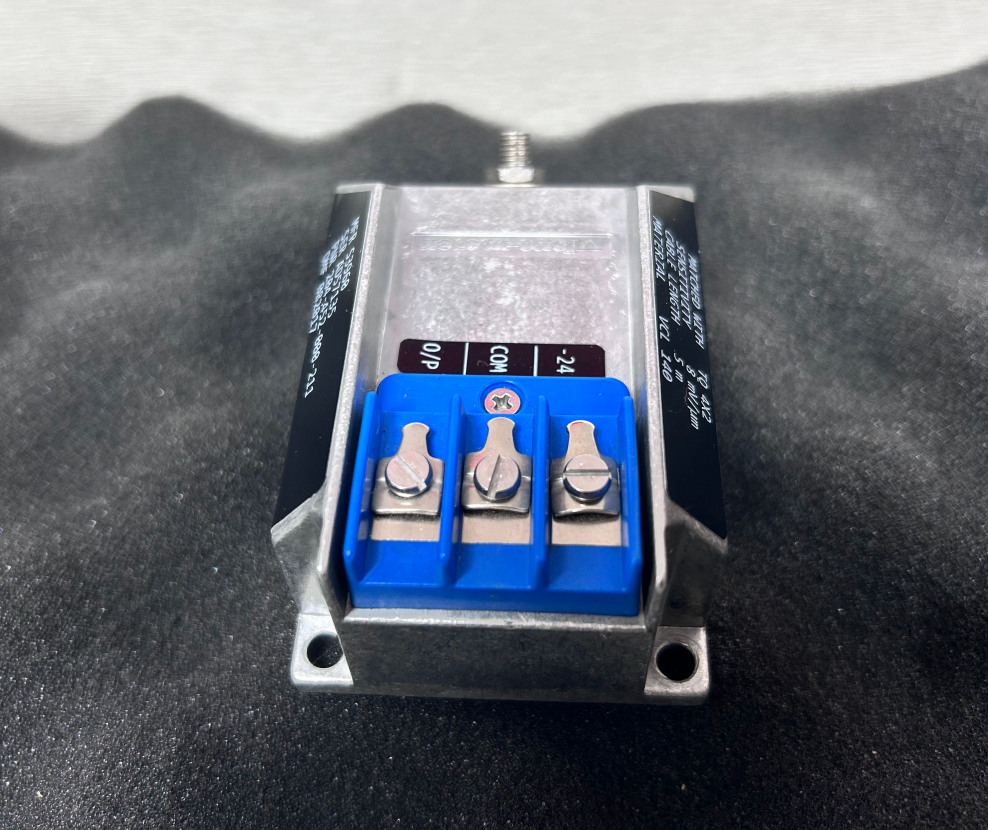

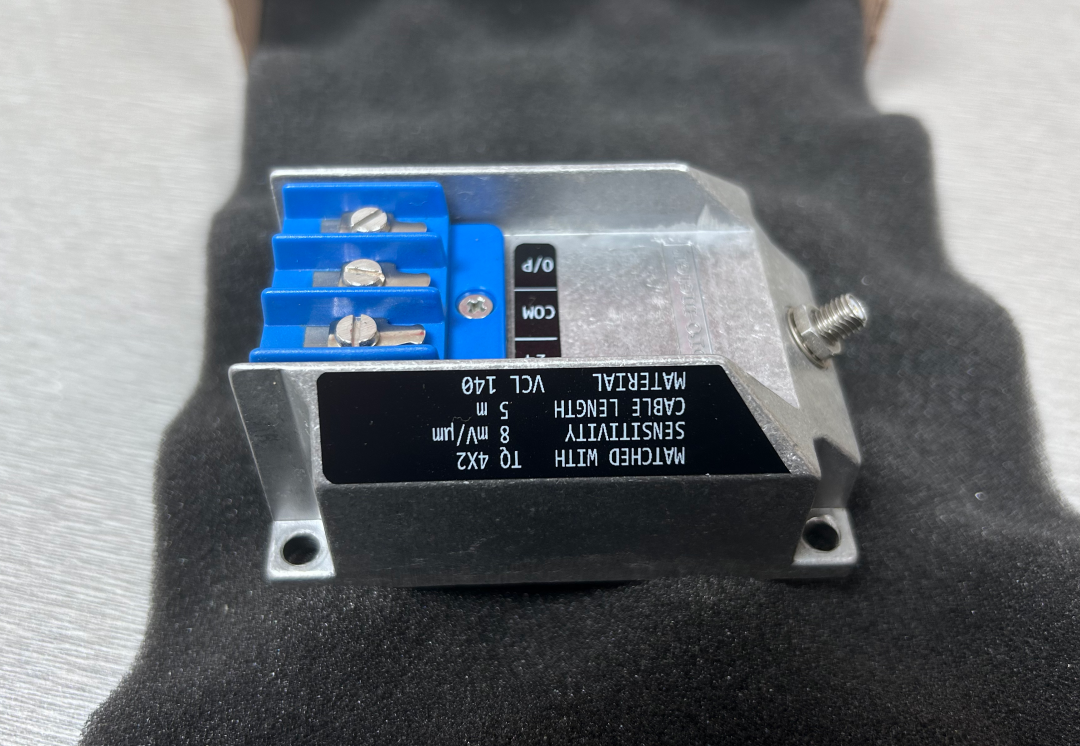

IQS452 204-452-000-021यह एक उच्च-प्रदर्शन वाला सिग्नल कंडीशनर है जो मुख्य रूप से घूर्णन मशीनों में महत्वपूर्ण कंपन निगरानी अनुप्रयोगों के लिए डिज़ाइन किया गया है।इसमें एक एकीकृत उच्च आवृत्ति ऑसिलेटर/डेमोड्यूलेटर है जो संगत सेंसरों को एक ड्राइव संकेत प्रदान करता है और गैप माप के लिए आवश्यक विद्युत चुम्बकीय क्षेत्र उत्पन्न करता है.

जब TQ402 या TQ412 गैर-संपर्क सेंसर के साथ जोड़ा जाता है, तो यह पूरी तरह से विनिमेय घटकों के साथ एक पूर्ण, कैलिब्रेटेड वर्डी-करंट निकटता माप प्रणाली बनाता है।प्रणाली चलती मशीन घटकों के सापेक्ष विस्थापन के गैर संपर्क माप को सक्षम बनाता है, एक वोल्टेज या वर्तमान संकेत आउटपुट सेंसर जांच के सिर और लक्ष्य (जैसे एक मशीन शाफ्ट) के बीच की दूरी के आनुपातिक।

• न्यूनतम अंतराल वोल्टेजः -1.6 वी
• अधिकतम अंतराल वोल्टेजः -17.6 V
• गतिशील सीमाः 16 वी
• आउटपुट प्रतिबाधाः 500 Ω
• शॉर्ट सर्किट वर्तमानः 45 एमए
• आपूर्ति वोल्टेजः -20V से -32V
• आपूर्ति करंटः 13 ± 1 mA (अधिकतम 25 mA)
• इनपुट क्षमताः 1 एनएफ
• इनपुट इंडक्टेंसीः 100 μH

• उच्च परिशुद्धता माप: इड्डी करंट सिद्धांत के आधार पर माइक्रोन स्तर के विस्थापन माप को प्राप्त करता है
• असाधारण विश्वसनीयताः उच्च गुणवत्ता वाले घटकों और कठोर औद्योगिक वातावरण के लिए उपयुक्त एक्सट्रूडेड एल्यूमीनियम आवास की विशेषताएं
• लचीला विन्यासः विन्यस्त माप रेंज और संवेदनशीलता; वर्तमान या वोल्टेज आउटपुट का समर्थन करता है
• विस्फोट प्रतिरोधी प्रमाणीकरणः संभावित विस्फोटक वातावरण में उपयोग के लिए दोहरी ATEX और CSA प्रमाणीकरण
• घटक विनिमेयता: सभी प्रणाली घटक पूरी तरह विनिमेय हैं, जिससे रखरखाव में आसानी होती है
• व्यापक तापमान अनुकूलन क्षमताः ऑपरेटिंग तापमान सीमा -30°C से +70°C तक
• लंबी दूरी के सिग्नल ट्रांसमिशनः वर्तमान आउटपुट मोड लंबी दूरी के सिग्नल ट्रांसमिशन का समर्थन करता है
• पूर्वानुमान रखरखाव सहायताः घूर्णन मशीन के कंपन की स्थिति की वास्तविक समय की निगरानी

विद्युत उत्पादन: भाप टरबाइनों, गैस टरबाइनों, जनरेटरों और पवन टरबाइनों की कंपन निगरानी

तेल एवं गैसः कंप्रेसर, पंप और पाइपलाइनों के कंपन विश्लेषण और निगरानी

विनिर्माण: इलेक्ट्रिक मोटर्स, गियरबॉक्स और प्रशंसकों जैसे महत्वपूर्ण उपकरणों का स्वास्थ्य प्रबंधन

परिवहन: विमान इंजन परीक्षण और रेलवे असर निगरानी

घूर्णी यंत्र: टर्बो-कम्प्रेसर, हाइड्रोलिक टर्बाइन, एसी जनरेटर आदि।

एक गैस संचालित बिजली संयंत्र वास्तविक समय में अपने गैस टरबाइनों के शाफ्ट कंपन और अक्षीय विस्थापन की निगरानी के लिए TQ 412 निकटता सेंसर के साथ संयोजन में IQS 452 (मॉडल 204-452-000-021) का उपयोग करता है.

यह प्रणाली 8 mV/μm के उच्च संवेदनशीलता वाले वोल्टेज सिग्नल को आउटपुट करती है और तीन तारों के कॉन्फ़िगरेशन के माध्यम से डीसीएस से जुड़ी होती है। यह समाधान टरबाइन लेयरिंग की स्थितियों की निरंतर निगरानी करने में सक्षम बनाता है,संचालन और रखरखाव टीम को असामान्य कंपन प्रवृत्तियों का शीघ्र पता लगाने और अनियोजित बंद होने से रोकने में सक्षम बनाना.

IQS 452 (204-452-000-021) किस प्रकार के आउटपुट का समर्थन करता है?

इस मॉडल में -1.6V से -17.6V तक के आउटपुट रेंज और 16V के गतिशील रेंज के साथ एक वोल्टेज आउटपुट (3-वायर कॉन्फ़िगरेशन) का उपयोग किया जाता है।IQS 452 श्रृंखला भी एक वर्तमान आउटपुट (2 तार) विन्यास का समर्थन करता है, जो ऑर्डर आवश्यकताओं के आधार पर चुना जा सकता है।

IQS 452 के साथ किन सेंसरों का प्रयोग किया जा सकता है?

IQS 452 मुख्य रूप से TQ 402 या TQ 412 गैर-संपर्क निकटता सेंसर के साथ उपयोग के लिए डिज़ाइन किया गया है। इसे PA150 जांच माउंटिंग एडाप्टर के साथ संयोजन में भी इस्तेमाल किया जा सकता है।

कुल प्रणाली की लंबाई कैसे निर्धारित की जाती है?

कुल प्रणाली लंबाई (TSL) सेंसर की अभिन्न केबल लंबाई और विस्तार केबल लंबाई का योग है। 204-452-000-021 को 5 मीटर की कुल प्रणाली लंबाई के रूप में कॉन्फ़िगर किया गया है।न्यूनतम टीएसएल आवश्यकता 4 है5 मीटर के लिंक के लिए 4 मीटर और 10 मीटर के लिंक के लिए 8.8 मीटर।

वारंटी अवधि क्या है?

मानक औद्योगिक वारंटीः 12 महीने; उचित स्थापना और बिना किसी अधिभार के, उत्पाद का सेवा जीवन 5-10 वर्ष का होता है।
