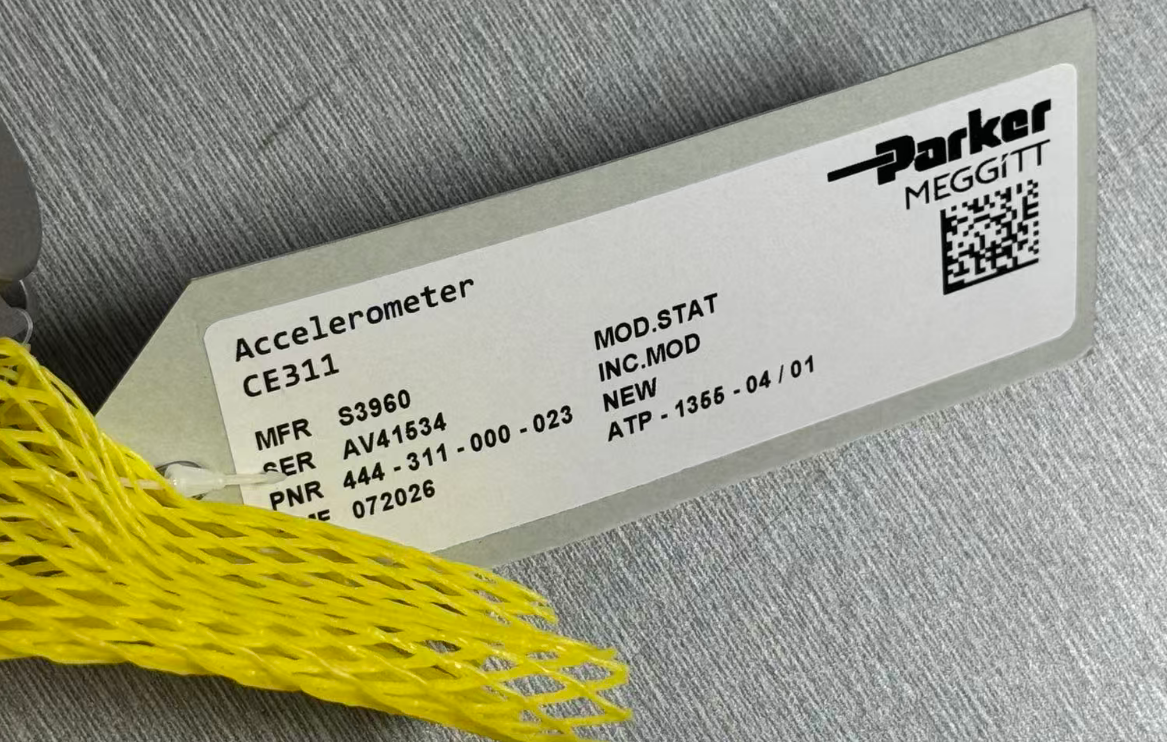

सीई311 444-311-000-023

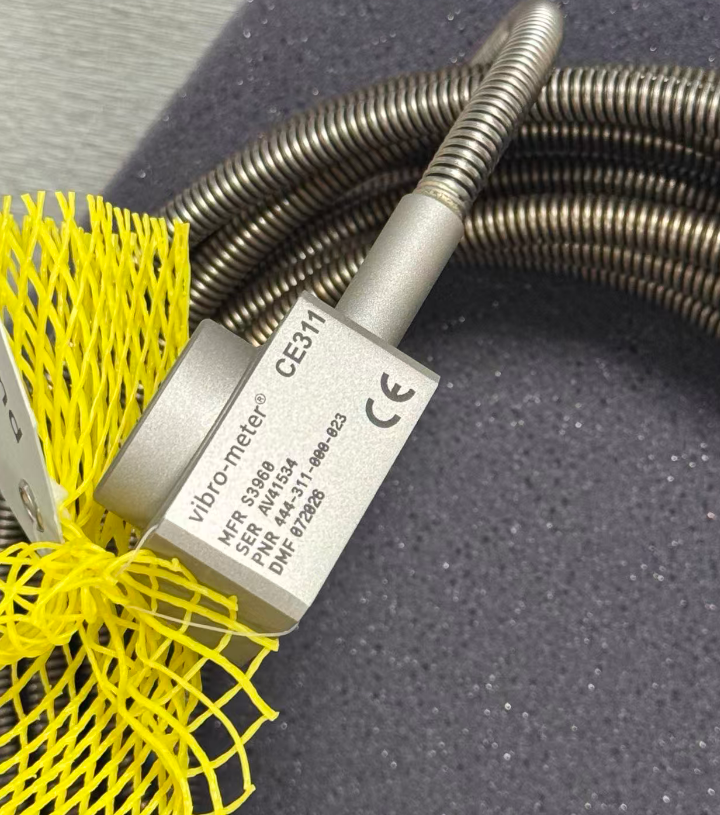

CE311 444-311-000-023 एक 6 मीटर एकीकृत केबल के साथ मानक संस्करण में एक पिज़ोइलेक्ट्रिक त्वरणमीटर है।यह विशेष रूप से कठोर औद्योगिक वातावरण में यांत्रिक कंपन निगरानी और सुरक्षा के लिए बनाया गया हैइसमें बिल्ट-इन चार्ज-टू-करंट कन्वर्ट इलेक्ट्रॉनिक्स है और यह एक करंट-मॉड्यूलेटेड सिग्नल आउटपुट करता है।एक बाहरी चार्ज एम्पलीफायर की आवश्यकता के बिना प्रत्यक्ष लंबी दूरी के सिग्नल संचरण को सक्षम.

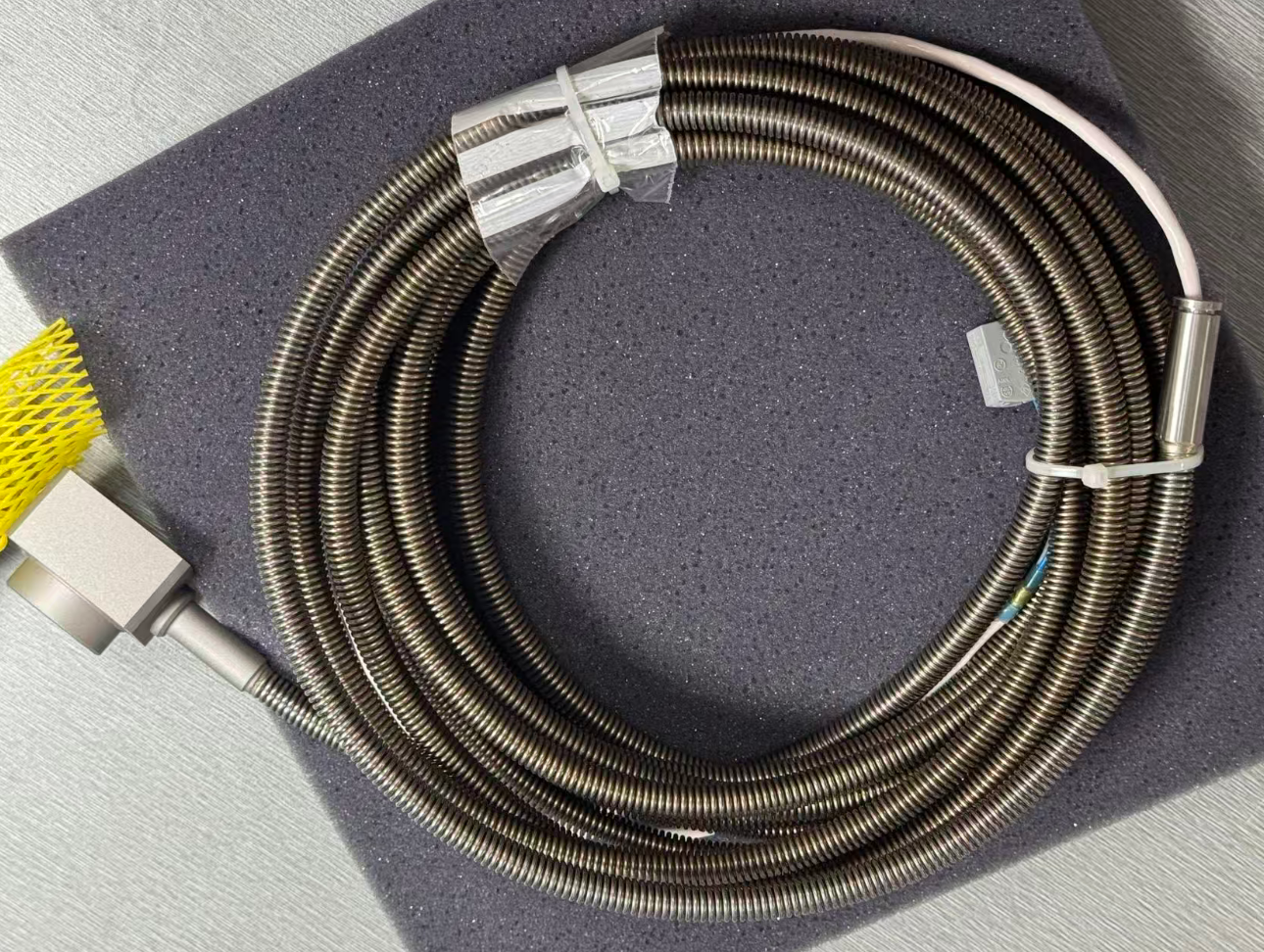

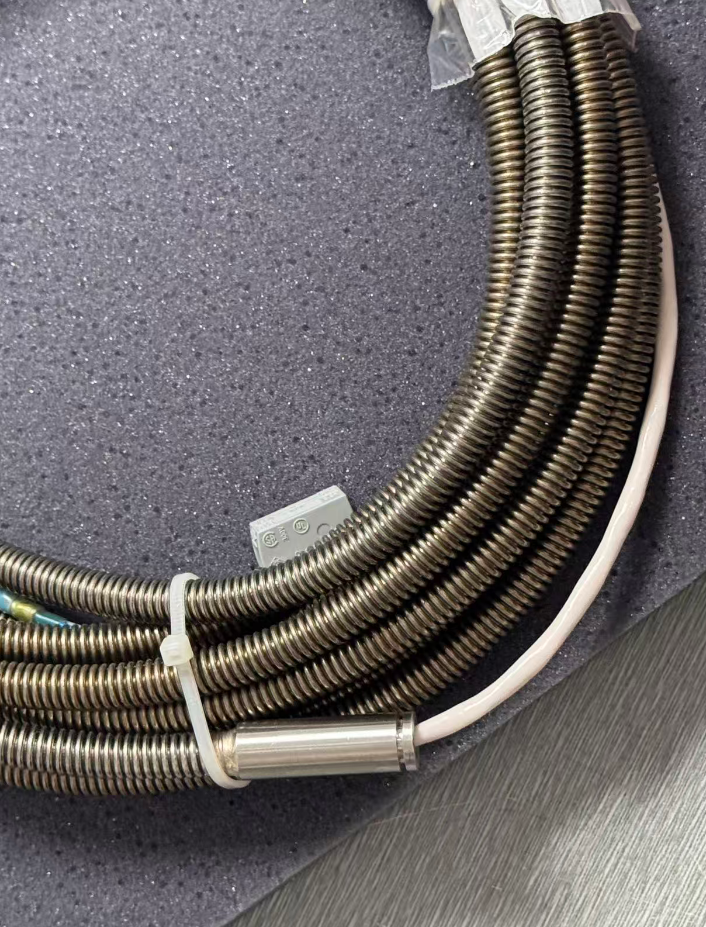

CE311 में पॉलीक्रिस्टलाइन सामग्री से बने सममित कतरनी मोड मापने वाले तत्व का उपयोग किया जाता है। सेंसर का अंतर्निहित इलेक्ट्रॉनिक्स सिग्नल प्रसंस्करण और चार्ज-टू-करंट रूपांतरण को संभालता है,लंबी दूरी के प्रसारण के लिए उपयुक्त एक धारा-मॉड्यूलेटेड संकेत आउटपुटसेंसर शरीर को हेर्मेटिक वेल्डिंग के माध्यम से एकीकृत आश्रित घुमावदार जोड़ी केबल से जोड़ा जाता है, और केबल को एक लचीली स्टेनलेस स्टील नली (सुरक्षा ट्यूब) द्वारा पूरी तरह से संरक्षित किया जाता है।

सेंसर और सुरक्षात्मक ट्यूब के बीच हेर्मेटिक रूप से वेल्डेड जोड़ एक पूरी तरह से सील प्रणाली बनाता है जो 100% सापेक्ष आर्द्रता, पानी, भाप, तेल, नमक कोहरे,साथ ही धूल जैसे संभावित प्रदूषकोंयह CE311 को एक अत्यधिक विश्वसनीय उपकरण बनाता है जो दीर्घकालिक औद्योगिक कंपन निगरानी के लिए उपयुक्त है।

• संवेदनशीलताः 50 μA/g ± 5%
• गतिशील माप सीमाः 0.004 से 40 ग्राम शिखर
• अधिभार क्षमता (पीक): 100 ग्राम तक
• रैखिकताः ± 1% (गतिशील माप सीमा के भीतर)
• अनुप्रस्थ संवेदनशीलताः < 3% (15 हर्ट्ज और 5 ग्राम पर मापा गया)
• अनुनाद आवृत्ति (स्थापना के बाद): 20 kHz (सामान्य)
• आवृत्ति प्रतिक्रियाः -3 डीबी @ 2 हर्ट्ज; ≤±5% 6 और 5000 हर्ट्ज के बीच; ≤±10% 5000 और 8000 हर्ट्ज के बीच
• बिजली की आपूर्तिः 15 से 28 वीडीसी, 5.5-7.5 एमए
• सिग्नल ट्रांसमिशनः वर्तमान-मॉड्यूलेटेड आउटपुट (2-वायर)
• आघात त्वरणः 500 ग्राम पीक (आधा-सिनस तरंग, 1 एमएस अवधि)
• आधार तनाव संवेदनशीलताः 0.0015 ग्राम/μ (सामान्य)

सीई 311 श्रृंखला केबल लंबाई और विस्फोट-सबूत प्रमाणन के अनुसार वर्गीकृत है। ऑर्डर करने की जानकारी निम्नानुसार हैः

MA133: थर्मल इन्सुलेशन किट
TA102: माउंटिंग एडाप्टर
CG310: 3-पिन कनेक्टर (पुरुषः MS3106E14S-7P, महिलाः MS3106E14S-7S)
JB105 / JB116: जंक्शन बॉक्स
K2xx: ट्रांसमिशन केबल
GSI127: विद्युत अलगाव इकाई

• सेंसर से जंक्शन बॉक्स या मॉनिटरिंग सिस्टम तक की दूरी के आधार पर केबल की लंबाई का चयन करें। 6 मीटर का संस्करण मध्यम दूरी पर स्थापना के लिए उपयुक्त है।
• यदि लंबी केबल की आवश्यकता हो तो कनेक्टर, जंक्शन बॉक्स और ट्रांसमिशन केबल का प्रयोग करें।
• यदि माउंटिंग सतह का तापमान सेंसर की अनुमेय सीमा से अधिक हो, तो MA133 थर्मल इन्सुलेशन किट का प्रयोग करें।
• मॉनिटरिंग सिस्टम को वर्तमान-मॉड्यूलेटेड इनपुट (2-वायर, 15-28 वीडीसी बिजली की आपूर्ति, bias current 5.5-7.5 mA) का समर्थन करना चाहिए।

एक निश्चित औद्योगिक स्थल पर यांत्रिक उपकरणों को लंबे समय तक कंपन की निगरानी की आवश्यकता होती है।,और पर्यावरण में तेल, नमी और धूल होती है। CE311 444-311-000-023 (मानक संस्करण, 6 मीटर एकीकृत केबल) का चयन किया गया था;अपने अंतर्निहित इलेक्ट्रॉनिक सर्किटरी और वर्तमान-मॉड्यूलेटेड आउटपुट का उपयोग करना, यह निगरानी प्रणाली को लंबी दूरी पर संकेत भेजता है।
पूरी तरह से वेल्डेड, सील निर्माण और स्टेनलेस स्टील सुरक्षात्मक नली प्रभावी रूप से तेल, नमी और धूल का विरोध करती है, जिससे सेंसर का दीर्घकालिक, विश्वसनीय संचालन सुनिश्चित होता है।जब कंपन आयाम एक पूर्व निर्धारित सीमा से अधिक हो, निगरानी प्रणाली उपकरण क्षति और अनियोजित डाउनटाइम को रोकने के लिए एक अलार्म या सुरक्षात्मक कार्रवाई को ट्रिगर करती है।

हाँ. CE311 वर्तमान-मॉड्यूलेटेड आउटपुट का उपयोग करता है, जिससे यह लंबी दूरी के संचरण के लिए उपयुक्त है. इसे कनेक्टर, जंक्शन बॉक्स और संचरण केबलों का उपयोग करके बढ़ाया जा सकता है.

निरंतर संचालनः -40°C से +125°C; अल्पकालिक संपर्क (15 मिनट तक): -55°C से +150°C.

नहीं. CE311 में अंतर्निहित इलेक्ट्रॉनिक सर्किट है जो चार्ज-टू-करंट रूपांतरण करता है और सीधे एक करंट-मॉड्यूलेटेड सिग्नल आउटपुट करता है, जिससे बाहरी सिग्नल कंडीशनर की आवश्यकता समाप्त हो जाती है.

मानक औद्योगिक वारंटीः 12 महीने; उचित स्थापना और बिना किसी अधिभार के, उत्पाद का सेवा जीवन 5-10 वर्ष का होता है।
