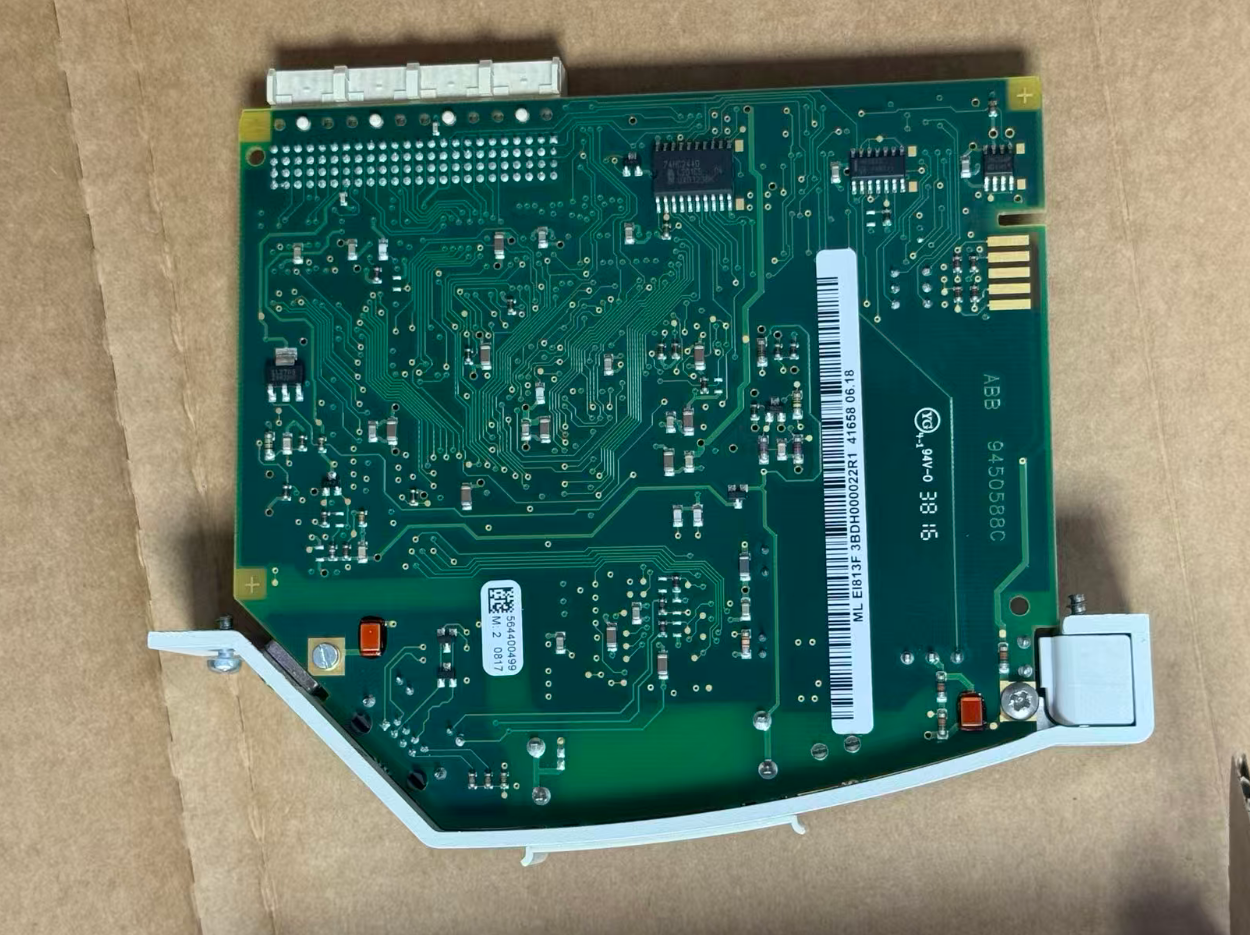

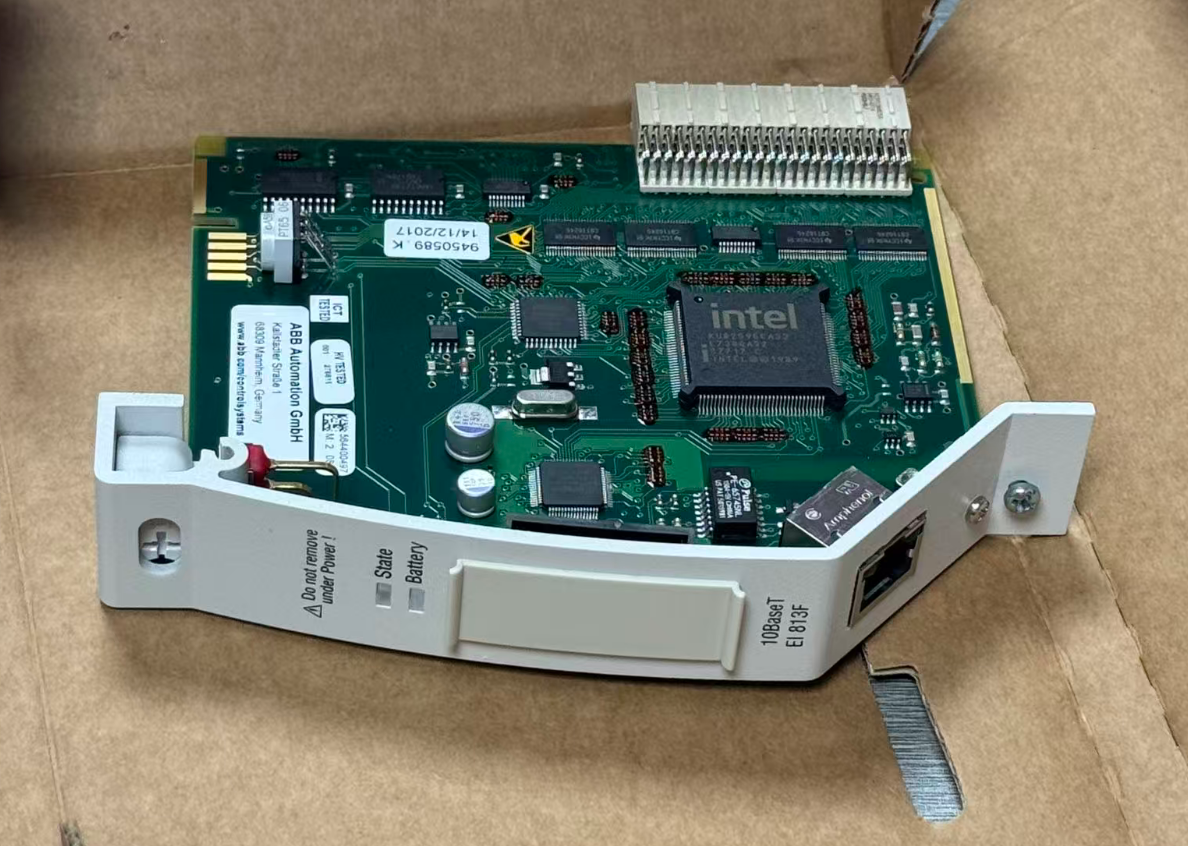

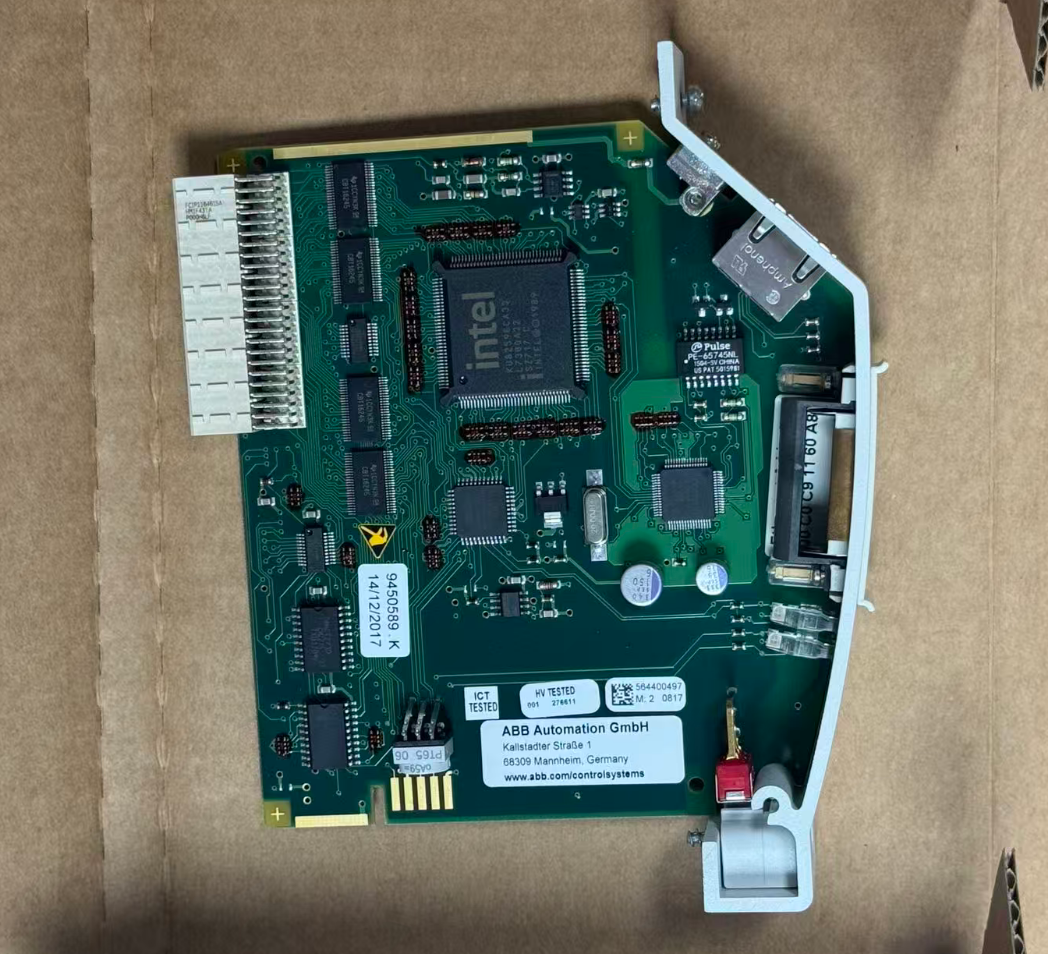

ईआई813एफ 3बीडीएच000022आर1 एबीबी

EI813F एक ईथरनेट मॉड्यूल है जिसे विशेष रूप से एबीबी फ्रीलांस एसी 800F नियंत्रक के लिए डिज़ाइन किया गया है। यह नियंत्रक और ऑपरेटर स्टेशनों के बीच एक नेटवर्क संचार लिंक स्थापित करता है,इंजीनियर स्टेशनयह एक एसी 800 एफ रैक स्लॉट में डाला जाता है और बैकप्लेन बस के माध्यम से पीएम 802 एफ या पीएम 803 एफ प्रोसेसर मॉड्यूल के साथ संवाद करता है।

मॉड्यूल का मुख्य कार्य नियंत्रक और सिस्टम बस के बीच डेटा आदान-प्रदान को सुविधाजनक बनाना है। The internal LAN controller preprocesses data for transmission and reception in accordance with Ethernet standards and synchronizes with the main processor via DMA control signals and interrupt signals, जिससे मुख्य प्रोसेसर का कार्यभार काफी कम हो जाता है।

• नेटवर्क मानकः 10BaseT (IEEE 802.3)
• डाटा दरः 10 एमबीटी/सेकंड
• इंटरफेसः आरजे45 (पर्दाबंद)
• कनेक्शन माध्यमः घुमावदार जोड़ी केबल
• संगत सीपीयूः PM 802F / PM 803F
• सॉफ्टवेयर आवश्यकताएं: फ्रीलांस V7.1 SP2a या बाद की
• बिजली की आपूर्तिः रैक बैकप्लेन से 24 वी डीसी
• ऑपरेटिंग तापमानः -20°C से +60°C

कारखाने के आधुनिकीकरण परियोजना में मौजूदा फ्रीलांस एसी 800एफ नियंत्रण प्रणाली और हाल ही में तैनात पीसीएस 7 प्रणाली (एएस 417-4) के बीच डेटा को एकीकृत करना आवश्यक है।यह समाधान औद्योगिक ईथरनेट से एसी 800एफ नियंत्रक को जोड़ने के लिए ईआई 813 एफ मॉड्यूल का उपयोग करता है और यूडीपी कनेक्शन को कॉन्फ़िगर करके दोनों प्रणालियों के बीच डेटा विनिमय को सक्षम करता है.

फ्रीलांस पक्ष में, EI813F संचार मॉड्यूल और प्रसारण/प्राप्त फ़ंक्शन ब्लॉक को कॉन्फ़िगर किया गया था, जबकि PCS 7 पक्ष पर,FC50 "AG_LSEND" और FC60 "AG_LRCV" फ़ंक्शन ब्लॉक को बुलाया गयाइस समाधान ने मौजूदा उपकरण बुनियादी ढांचे को बनाए रखते हुए क्रॉस-वेंडर नियंत्रण प्रणालियों के बीच डेटा इंटरऑपरेबिलिटी को सक्षम किया।इस प्रकार एक पूर्ण प्रणाली प्रतिस्थापन के साथ जुड़े लागत और समय दोनों को बचाने.

• क्या EI813F को एक अलग बिजली की आपूर्ति की आवश्यकता है?
  नहीं, मॉड्यूल को AC 800F रैक बैकप्लेन (24 V DC) द्वारा संचालित किया जाता है और बाहरी बिजली की आपूर्ति की आवश्यकता नहीं होती है।
• मॉड्यूल किस संचार प्रोटोकॉल का समर्थन करता है?
  यह टीसीपी/आईपी, यूडीपी, और मॉडबस/टीसीपी का समर्थन करता है। कुछ प्रलेखन में प्रोफिनैट के लिए समर्थन का उल्लेख है, लेकिन यह वास्तविक फर्मवेयर संस्करण और सिस्टम कॉन्फ़िगरेशन के आधार पर पुष्टि की जानी चाहिए।
• क्या मॉड्यूल की अपनी बैटरी है?
  नहीं. EI813F में बैटरी नहीं है. मुख्य मेमोरी बैटरी बैकअप फ़ंक्शन को PM 802F/PM 803F की तरफ बैटरी द्वारा समर्थित है।आप समय-समय पर पीएम मॉड्यूल के BATT एलईडी की स्थिति की जांच करनी चाहिए.
