जीएसआई130 244-130-000-20

जीएसआई130 244-130-000-20

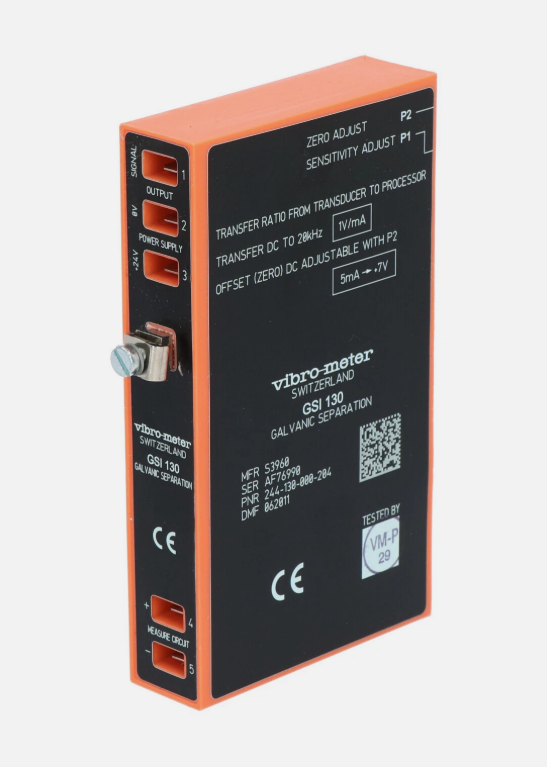

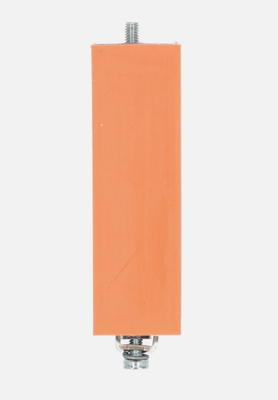

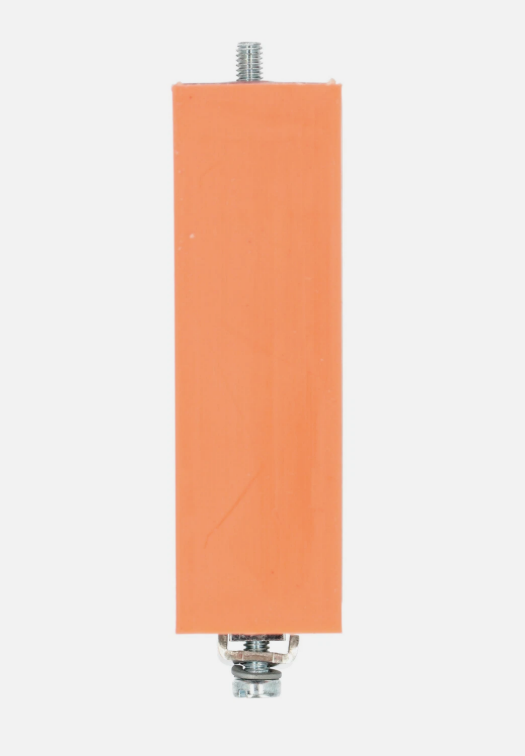

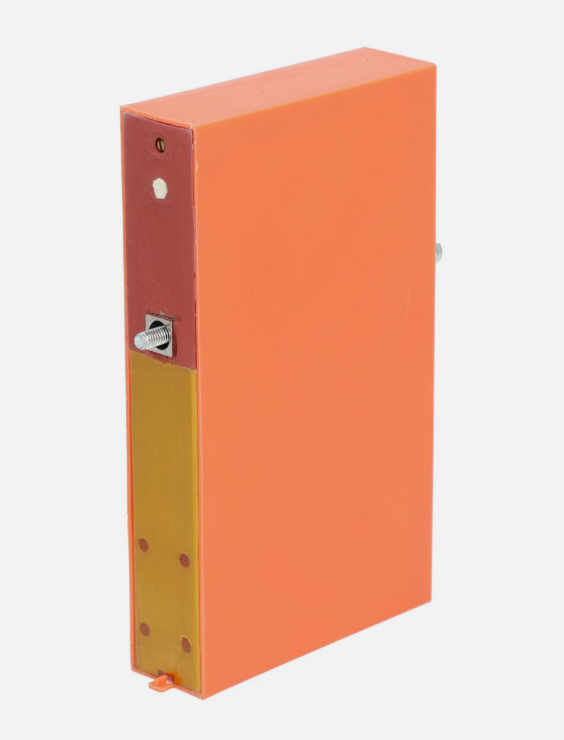

जीएसआई130 (244-130-000-20) एक गैल्वेनिक पृथक्करण इकाई है जिसे सेंसर/सिग्नल कंडीशनर और सिग्नल प्रोसेसिंग सिस्टम के बीच विद्युत अलगाव प्रदान करने के लिए डिज़ाइन किया गया है। यह दो-तार ट्रांसमिशन सिस्टम के लिए उपयुक्त है, जो सेंसर और सिग्नल कंडीशनर को बिजली की आपूर्ति करते हुए उनके आउटपुट सिग्नल को पढ़ता है।

व्यापक अनुप्रयोगों में, GSI130 20 mA से कम वर्तमान खपत वाले किसी भी इलेक्ट्रॉनिक सिस्टम को शक्ति प्रदान कर सकता है। इकाई सिग्नल कंडीशनर द्वारा उपभोग की गई धारा के आनुपातिक वोल्टेज सिग्नल का उत्पादन करती है; इस वोल्टेज सिग्नल का उपयोग कंडीशनर के आउटपुट का विश्लेषण करने के लिए सीधे किया जा सकता है।

GSI130 मॉड्यूल माप बिंदु और सिग्नल प्रोसेसिंग उपकरण के बीच वोल्टेज अंतर के कारण ग्राउंड लूप हस्तक्षेप जैसे मुद्दों को प्रभावी ढंग से रोकता है। GSI130 का उपयोग करने से जेनर बाधाओं की आवश्यकता समाप्त हो जाती है, जो अन्यथा अतिरिक्त वोल्टेज ड्रॉप पेश करेगी और ट्रांसमिशन लाइन की लंबाई और सिस्टम डायनेमिक रेंज दोनों को सीमित कर देगी।

• आपूर्ति वोल्टेज: +24 वी ±5%
• तरंग (100 हर्ट्ज): 100 एमवी पीपी अधिकतम।
• नो-लोड बिजली की खपत: लगभग। 20 एमए
• 20 एमए लोड पर बिजली की खपत: लगभग। 60 एमए
• शॉर्ट-सर्किट बिजली की खपत: अधिकतम। 120 एमए
• नो-लोड आउटपुट वोल्टेज (कंडीशनर के लिए): 18 वी ±1 वी
• 20 एमए लोड पर आउटपुट वोल्टेज: 16 वी ±1 वी
• शॉर्ट-सर्किट करंट: 60 एमए
• पासबैंड: DC से 10 kHz ±0.5%, -1 dB @ 20 kHz

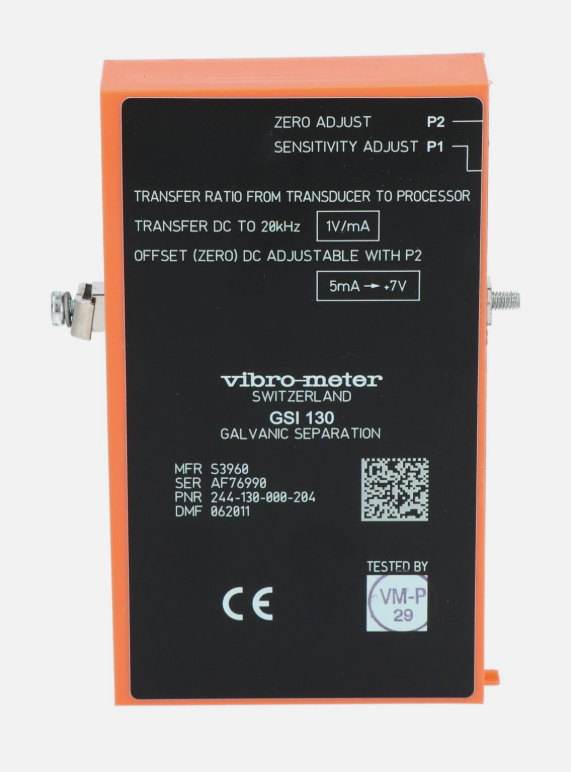

• स्थानांतरण फ़ंक्शन: 1 वी/एमए (फ़ैक्टरी सेटिंग, पोटेंशियोमीटर पी1 के माध्यम से समायोज्य)
• तापमान बहाव <200 पीपीएम/डिग्री सेल्सियस
• रैखिकता: ±0.5% (गतिशील माप सीमा के भीतर)
• डीसी सिग्नल घटक: पोटेंशियोमीटर पी2 के माध्यम से समायोज्य; यूमिन = +2 वी, यूमैक्स = आपूर्ति वोल्टेज - 2.5 वी
• शोर (अधिकतम अवशिष्ट संकेत): 5 एमए डीसी पर 12 एमवीपीपी; 12 एमए डीसी पर 25 एमवीपीपी
• गैल्वेनिक अलगाव (इनपुट से आउटपुट) ≥ 4 केवी आरएमएस
• विद्युत कनेक्शन: 5 टैब, एएमपी-फास्टन प्रकार 6.3
• ऑपरेटिंग तापमान: 0°C से +55°C
• भंडारण तापमान: -20°C से +70°C

पेट्रोकेमिकल उद्योग के भीतर कंप्रेसर स्थिति निगरानी प्रणालियों में, GSI130 CE श्रृंखला वर्तमान-आउटपुट एक्सेलेरोमीटर को शक्ति प्रदान करता है और नियंत्रण कक्ष में डेटा अधिग्रहण प्रणाली में लंबी दूरी पर सेंसर सिग्नल प्रसारित करता है। इसकी µA-से-mV रूपांतरण क्षमता सिग्नल क्षीणन के संबंध में चिंताओं के बिना-सैकड़ों मीटर तक लंबी दूरी के सिग्नल ट्रांसमिशन को सक्षम बनाती है।

GSI130 (244-130-000-20) और GSI122 के बीच क्या अंतर है?

GSI122 और GSI130 एक ही उत्पाद श्रृंखला से संबंधित हैं और समान बुनियादी कार्य साझा करते हैं। मुख्य अंतर यह है कि GSI122 संभावित विस्फोटक वातावरण में उपयोग के लिए उपयुक्त है, जबकि GSI130 नहीं है। यदि विस्फोट-रोधी क्षेत्र में संचालन की आवश्यकता है, तो GSI122—या इसके उत्तराधिकारी मॉडल, GSI127—का चयन किया जाना चाहिए।

GSI130 किस प्रकार के सेंसर सिग्नल का समर्थन करता है?

यह 0-20 mA करंट सिग्नल और 0-20 VDC वोल्टेज सिग्नल इनपुट को सपोर्ट करता है। यह सीए, सीई, पीवी और वीई श्रृंखला कंपन सेंसर, सीपी श्रृंखला गतिशील दबाव सेंसर और टीक्यू श्रृंखला निकटता सेंसर के साथ संगत है।

वारंटी अवधि क्या है?

मानक औद्योगिक वारंटी: 12 महीने; उचित स्थापना और बिना ओवरलोडिंग के, उत्पाद का सेवा जीवन 5-10 वर्ष है।
