TSW101M1 VMD-TSW101-M1-H10-X007-Y02

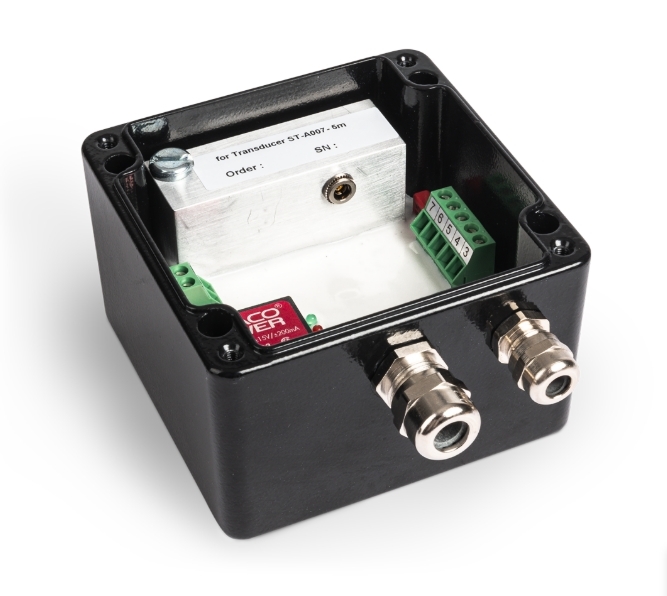

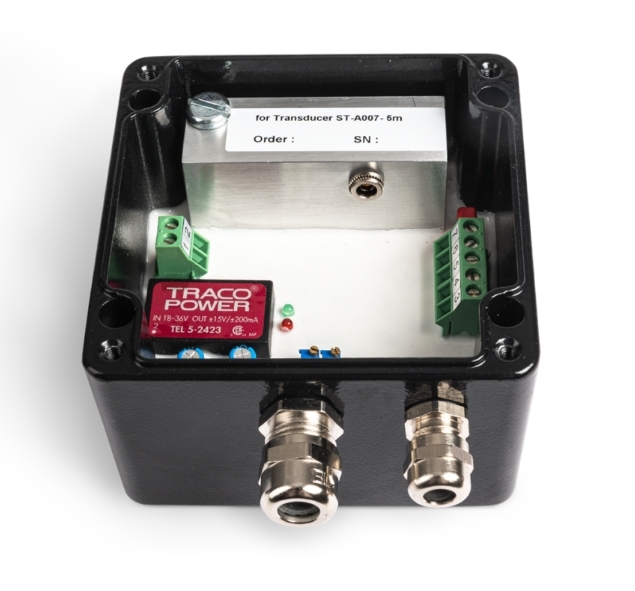

TSW 101 M1 एक एकल-चैनल कंपन ट्रांसमीटर है जो TSW 101 M1 मुख्य मॉड्यूल, एक WW007 एड़ी-वर्तमान जांच और 10-मीटर केबल से युक्त एक पूर्ण निगरानी इकाई बनाता है।

घूर्णन मशीनरी के सापेक्ष शाफ्ट कंपन को मापने के लिए विशेष रूप से डिज़ाइन किया गया, यह उत्पाद घूर्णन शाफ्ट पर गैर-संपर्क सापेक्ष कंपन (एसपीपीएम) माप करने के लिए एड़ी-वर्तमान तकनीक का उपयोग करता है, जो उपकरण की स्थिति की निगरानी और सुरक्षा प्रणालियों में एक महत्वपूर्ण घटक के रूप में कार्य करता है।

इसका व्यापक रूप से बिजली उत्पादन, पेट्रोकेमिकल्स और धातु विज्ञान जैसे उद्योगों में उपयोग किया जाता है, और टर्बाइन, जनरेटर, कंप्रेसर, पंप और विभिन्न प्रकार की औद्योगिक घूर्णन मशीनरी की कंपन निगरानी और सुरक्षा के लिए उपयुक्त है।

• मापन सिद्धांत: एड़ी धारा (विद्युत चुम्बकीय एड़ी धारा), गैर-संपर्क
• गतिशील माप रेंज: 125 μm पीपी, 250 μm पीपी, 500 μm पीपी (डीआईपी स्विच के माध्यम से चयन योग्य)
• फ़्रिक्वेंसी रिस्पांस रेंज: 1-1000 हर्ट्ज, बैंड-पास फ़िल्टर, 20 डीबी/दशक
• वर्तमान आउटपुट: 4-20 एमए (एसपीपीएम), अधिकतम। लोड 500 Ω
• वोल्टेज आउटपुट: स्टेटिक गैप सिग्नल, 4 mV/μm, सुपरइम्पोज़्ड कंपन, लोड ≥ 20 kΩ
• दोष संकेत आउटपुट: 2 एमए सिग्नल + लाल एलईडी संकेतक
• शून्य समायोजन रेंज: ±0.15 एमए (पोटेंशियोमीटर जेड)
• संवेदनशीलता समायोजन: पोटेंशियोमीटर एस
• ऑपरेटिंग तापमान: -25°C से +85°C
• विद्युत आपूर्ति: +24 वी डीसी (18-30 वी), अधिकतम। 60 एमए, गैल्वेनिकली पृथक
• सुरक्षा रेटिंग: आईपी 67
• आवास सामग्री: एल्यूमीनियम मिश्र धातु (अल-Si12)

1. स्थिति की जांच: यह सुनिश्चित करने के लिए कि यह सामान्य संचालन की पुष्टि करता है, समय-समय पर डिवाइस पर हरे "रेडी" एलईडी संकेतक का निरीक्षण करें।
2. कनेक्शन की जांच: यह सुनिश्चित करने के लिए समय-समय पर सभी केबल कनेक्टर्स और टर्मिनलों का निरीक्षण करें कि वे सुरक्षित हैं और ढीलेपन या जंग के संकेतों से मुक्त हैं।
3. सफाई: डिवाइस हाउसिंग को साफ रखें और धूल और तेल के संचय को रोकें, खासकर आर्द्र वातावरण में।
4. पर्यावरण जांच: सुनिश्चित करें कि ऑपरेटिंग तापमान और आर्द्रता निर्दिष्ट सीमा (-25 से +85 डिग्री सेल्सियस) के भीतर रहे।
5. जांच जांच: समय-समय पर एड़ी वर्तमान सेंसर जांच की सतह का निरीक्षण करें ताकि यह सुनिश्चित हो सके कि यह साफ है और धातु के मलबे या अन्य जमा से मुक्त है।

TSW 101 M1 का उपयोग व्यापक रूप से बड़े केन्द्रापसारक कंप्रेसर या भाप टरबाइन इकाइयों में शाफ्ट निगरानी के लिए किया जाता है। इसे बेयरिंग हाउसिंग के पास स्थापित किया गया है, इसके जुड़े एड़ी-वर्तमान सेंसर जांच को घूर्णन शाफ्ट की सतह का सामना करने के लिए तैनात किया गया है।

ट्रांसमीटर वास्तविक समय में शाफ्ट कंपन आयाम को 4-20 एमए सिग्नल में परिवर्तित करता है, इसे केंद्रीय नियंत्रण कक्ष (डीसीएस/पीएलसी) या एक समर्पित मशीनरी सुरक्षा प्रणाली तक पहुंचाता है।

जब कंपन का स्तर पूर्व निर्धारित अलार्म या ट्रिप थ्रेसहोल्ड से अधिक हो जाता है, तो सिस्टम तुरंत अलार्म जारी करता है या शटडाउन शुरू करता है, जिससे रोटर असंतुलन, गलत संरेखण, या बीयरिंग पहनने जैसे मुद्दों के कारण होने वाली बड़ी उपकरण विफलताओं को प्रभावी ढंग से रोका जा सकता है।

माप सटीकता सुनिश्चित करने के लिए डिवाइस पर "एस" पोटेंशियोमीटर का उपयोग करके सेंसर की संवेदनशीलता को फिर से समायोजित किया जा सकता है।

हाँ। डिवाइस पर "Z" पोटेंशियोमीटर का उपयोग करके 4mA शून्य बिंदु को लगभग ±0.15mA की क्षतिपूर्ति सीमा के साथ ठीक किया जा सकता है।

यह डिवाइस में खराबी का संकेत देता है. संभावित कारणों में शामिल हैं: 1. लक्ष्य और जांच के बीच की दूरी स्थिर माप सीमा से अधिक है; 2. एडी करंट सेंसर या उसके कनेक्टिंग केबल में कोई ओपन सर्किट या शॉर्ट सर्किट है।

मानक औद्योगिक वारंटी: 12 महीने; उचित स्थापना और बिना ओवरलोडिंग के, उत्पाद का सेवा जीवन 5-10 वर्ष है।
