वीएमडी टीएसडब्ल्यू201-007-05

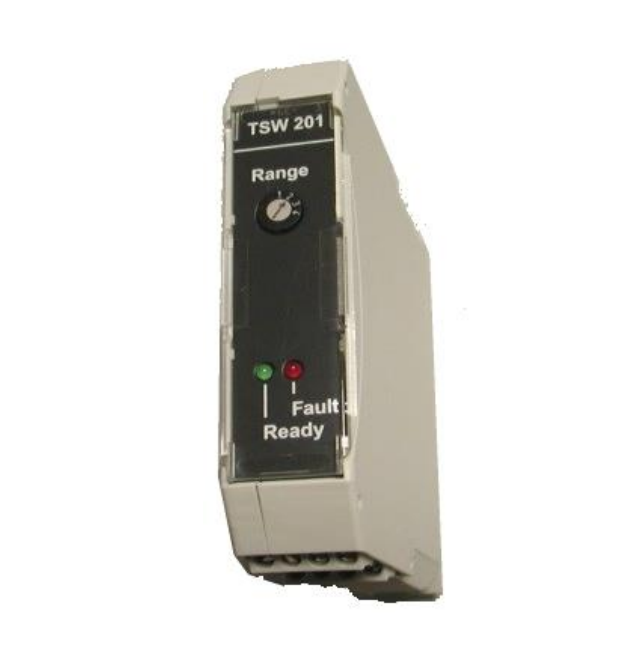

वीएमडी टीएसडब्ल्यू201-007-05 एक औद्योगिक ग्रेड, एकल-चैनल कंपन ट्रांसमीटर है जिसे एक धुरी-वर्तमान विस्थापन सेंसर का उपयोग करके घूर्णन मशीनरी के शाफ्ट कंपन (एसपीपीएम) को मापने के लिए डिज़ाइन किया गया है।यह पीक-टू-पीक कंपन मूल्यों को आउटपुट करता है और DIN ISO 10817-1 मानकों का अनुपालन करता है, API 610 मानकों के आंशिक समकक्ष के साथ।

• माप सीमाः 50/125/250/500 μm p-p (फ्रंट पैनल के माध्यम से चयन योग्य)
• आवृत्ति सीमाः 1-250 हर्ट्ज (कारखाना सेटिंग)
• संवेदनशीलता सटीकताः ± 5%
• रैखिकता विचलनः ± 2% FSR
• तापमान त्रुटिः 8% आरडी + 4% एफएसआर
• परिवेश का तापमानः 0 से +85°C
• आपूर्ति वोल्टेजः +24 वीडीसी (18-30 वीडीसी), अधिकतम 100 एमए, गैल्वानिक रूप से अलग
• आवास सामग्रीः पॉलीयामाइड, ग्रे
• सुरक्षा वर्गः IP40
• माउंटिंग विधिः डीआईएन रेल माउंटिंग (एन 60715:2001-09 प्रकार 35×7.5 मिमी)

इस इकाई में व्यापक आंतरिक स्व-निदान कार्य हैं जो सेंसर और केबलिंग में ओपन-सर्किट या शॉर्ट-सर्किट दोषों के लिए वास्तविक समय में निगरानी करते हैं।साथ ही ऐसे उदाहरण भी जहां मापी गई वस्तु स्थिर माप सीमा से अधिक होदोष की स्थिति सामने के पैनल पर एक लाल एलईडी और 2 एमए एनालॉग दोष संकेत के माध्यम से इंगित की जाती है।

वीएमडी--टीएसडब्ल्यू201--एक्स१--एक्स२:

1. दृश्य निरीक्षण: समय-समय पर ट्रांसमीटर आवास की क्षति, दूषित या जंग के लिए निरीक्षण करें।
2. संकेतक प्रकाश की जाँच करें: यह सत्यापित करें कि हरा "तैयार" एलईडी लगातार जल रहा है और लाल "विफलता" एलईडी बंद है।
3. तारों की जाँचः जांचें कि सभी तारों के टर्मिनल सुरक्षित हैं और केबलों में पहनने या क्षति के कोई संकेत नहीं हैं।
4. सेंसर गैप चेकः पुष्टि करें कि एडीडी करंट सेंसर और मापी गई शाफ्ट के बीच स्थिर गैप प्रभावी माप सीमा के भीतर है।

थर्मल पावर प्लांट में एक भाप टरबाइन इकाई को ऑपरेशन के दौरान शाफ्ट कंपन की निरंतर निगरानी की आवश्यकता होती है ताकि ब्लेड या असर की विफलता को रोका जा सके।एक VMD TSW201-007-05 ट्रांसमीटर WW007 एडी-करंट सेंसर के साथ जोड़ा जाता है का उपयोग किया जाता है; सेंसर शाफ्ट जर्नल पर ढलाई के पास स्थापित किया जाता है ताकि शिखर से शिखर तक शाफ्ट कंपन का गैर-संपर्क माप किया जा सके। ट्रांसमीटर डीसीएस को 4-20 एमए सिग्नल आउटपुट करता है,इकाई के कंपन की स्थिति की वास्तविक समय की निगरानी और अलार्म करने में सक्षम.
