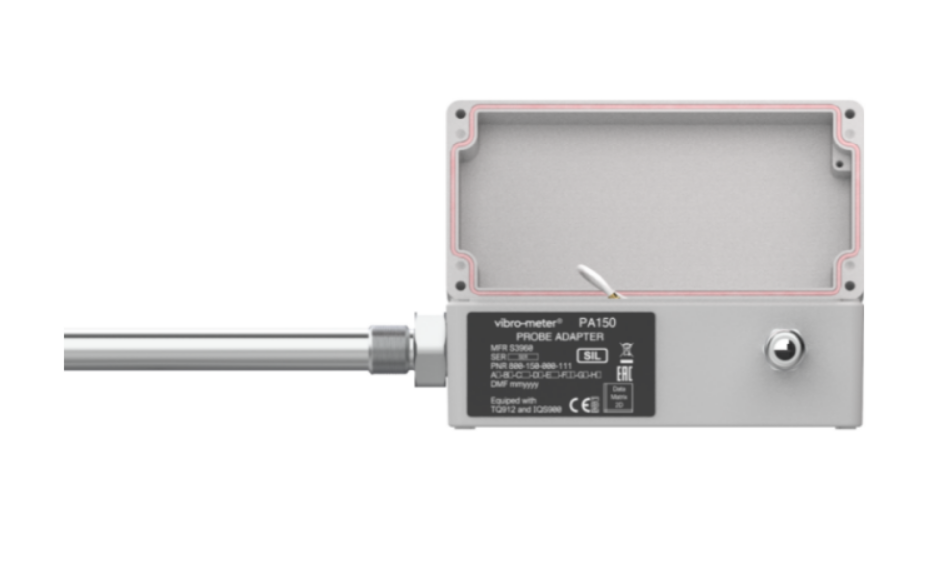

पीए150 800-150-000-011

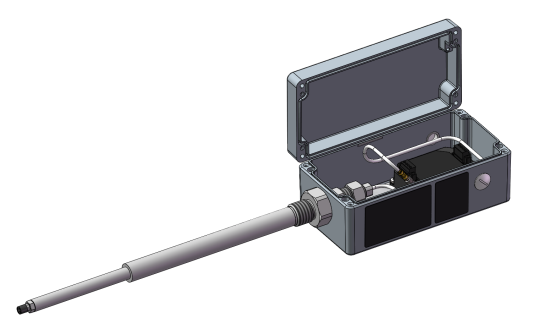

पीए150 800-150-000-011एक जांच माउंटिंग एडॉप्टर है जो निकटता माप श्रृंखला को एक पूर्ण, स्टैंडअलोन सिस्टम में एकीकृत करता है जिसे मांग वाले औद्योगिक वातावरण में घूर्णन मशीनरी शाफ्ट के गैर-संपर्क माप के लिए डिज़ाइन किया गया है।

• मापन सिद्धांत: एड़ी धारा (गैर-संपर्क)
• रैखिक माप सीमा (जी3): 0.3 ~ 4.3 मिमी
• संवेदनशीलता (जी3): 4 एमवी/μm (वोल्टेज) / 1.25 μA/μm (वर्तमान)
• आवृत्ति प्रतिक्रिया: DC ~ 20 kHz (-3 dB)
• रैखिकता: प्रदर्शन वक्र देखें
• कुल सिस्टम लंबाई: 1 मीटर (TQ912 एकीकृत केबल)
• सेंसर तापमान रेंज: -40°C ~ +180°C
• सिग्नल कंडीशनर तापमान रेंज: -40°C ~ +85°C
• आवास सुरक्षा रेटिंग: IP65
• आवास सामग्री: एल्यूमीनियम मिश्र धातु (डाई-कास्ट)
• माउंटिंग रॉड सामग्री: स्टेनलेस स्टील 1.4301
• एडाप्टर सामग्री: स्टेनलेस स्टील 1.4305
• विस्फोट रोधी प्रमाणीकरण: पूर्व ई (बढ़ी हुई सुरक्षा)
• ईएमसी अनुपालन: EN 61000-6-2 / EN 61000-6-4
• विद्युत सुरक्षा: EN/IEC 61010-1

PA150 सेंसर, सिग्नल कंडीशनर और माउंटिंग संरचना को एक इकाई में जोड़ता है, जिससे इंस्टॉलेशन और कमीशनिंग काफी सरल हो जाती है। मुख्य विशेषताओं में 4 मिमी रैखिक माप सीमा (G3 संवेदनशीलता: 4 mV/μm), एक विस्तृत आवृत्ति प्रतिक्रिया (DC से 20 kHz), SIL 2 कार्यात्मक सुरक्षा प्रमाणन और API 670 अनुपालन शामिल हैं।

इसका अलग करने योग्य आवास डिज़ाइन मशीन के चलने के दौरान अंतराल समायोजन की अनुमति देता है, जबकि स्टेनलेस स्टील माउंटिंग रॉड (50 से 800 मिमी तक की लंबाई में उपलब्ध) और ±10 मिमी स्थिति समायोजन क्षमता असाधारण स्थापना लचीलापन प्रदान करती है।

PA150 का व्यापक रूप से बिजली उत्पादन और पेट्रोकेमिकल सहित क्षेत्रों में कंपन संरक्षण और घूमने वाली मशीनरी - जैसे भाप टर्बाइन, गैस टर्बाइन, कंप्रेसर और पंप सेट - की स्थिति की निगरानी के लिए उपयोग किया जाता है। इसकी IP65 प्रवेश सुरक्षा रेटिंग और विस्तृत ऑपरेटिंग तापमान रेंज कठोर औद्योगिक वातावरण में दीर्घकालिक, विश्वसनीय संचालन सुनिश्चित करती है।

एक पेट्रोकेमिकल उद्यम को जोर असर क्षति को रोकने के लिए केन्द्रापसारक कंप्रेसर के लिए रोटर अक्षीय विस्थापन की निगरानी की आवश्यकता होती है। PA150 की 4 मिमी रैखिक माप सीमा (G3 विकल्प) अक्षीय विस्थापन की पूरी अवधि को कवर करती है।

एक स्टेनलेस स्टील माउंटिंग रॉड (C144, 144mm) और एडाप्टर असेंबली (E105, 105mm) माउंटिंग गहराई (±10mm) का लचीला समायोजन प्रदान करती है। वास्तविक समय स्थिति की निगरानी और अलार्मिंग को सक्षम करने के लिए वोल्टेज आउटपुट सिग्नल (-1.6V से -17.6V) को VM600 मॉनिटरिंग सिस्टम में फीड किया जाता है।

स्टेनलेस स्टील प्रोब स्टेम की माउंटिंग स्थिति ±10 मिमी रेंज के भीतर समायोज्य है, और एडाप्टर विभिन्न माउंटिंग सतहों के अनुरूप विभिन्न थ्रेड और लंबाई विकल्प प्रदान करता है:

• बाहरी स्थापना:TQ912 सेंसर के रिवर्स माउंटिंग का समर्थन करता है, जिससे मशीन को हटाए बिना इंस्टॉलेशन की अनुमति मिलती है।
• गैप समायोजन:वियोज्य आवास डिज़ाइन मशीन के चलने के दौरान भी जांच और लक्ष्य के बीच के अंतर को आसानी से समायोजित करने में सक्षम बनाता है।
• लचीला माउंटिंग:स्टेनलेस स्टील प्रोब स्टेम की माउंटिंग स्थिति ±10 मिमी रेंज के भीतर समायोज्य है, और एडाप्टर विभिन्न माउंटिंग सतहों के अनुरूप विभिन्न थ्रेड और लंबाई विकल्प प्रदान करता है।

PA150 का माप सिद्धांत क्या है?
PA150 गैर-संपर्क माप के लिए एड़ी-वर्तमान सिद्धांत का उपयोग करता है।

क्या इसका उपयोग खतरनाक क्षेत्रों में किया जा सकता है?
हाँ। PA150 संभावित विस्फोटक वातावरण के लिए उपयुक्त विस्फोट-प्रूफ (Ex) प्रमाणित संस्करण (मॉडल कोड A5) में उपलब्ध है। हालाँकि, कृपया ध्यान दें कि संपूर्ण माप श्रृंखला (सेंसर, केबल और सिग्नल कंडीशनर) के सभी घटकों के पास संबंधित पूर्व प्रमाणीकरण होना चाहिए।

सिस्टम की कुल लंबाई क्या है?
PA150 के लिए, कुल सिस्टम लंबाई (TSL) TQ912 सेंसर से जुड़ी 1-मीटर एकीकृत केबल की लंबाई से मेल खाती है।

वारंटी अवधि क्या है?
मानक औद्योगिक वारंटी: 12 महीने; उचित स्थापना और बिना ओवरलोडिंग के, उत्पाद का सेवा जीवन 5-10 वर्ष है।
