आरपीएस6यू 200-582-200-013

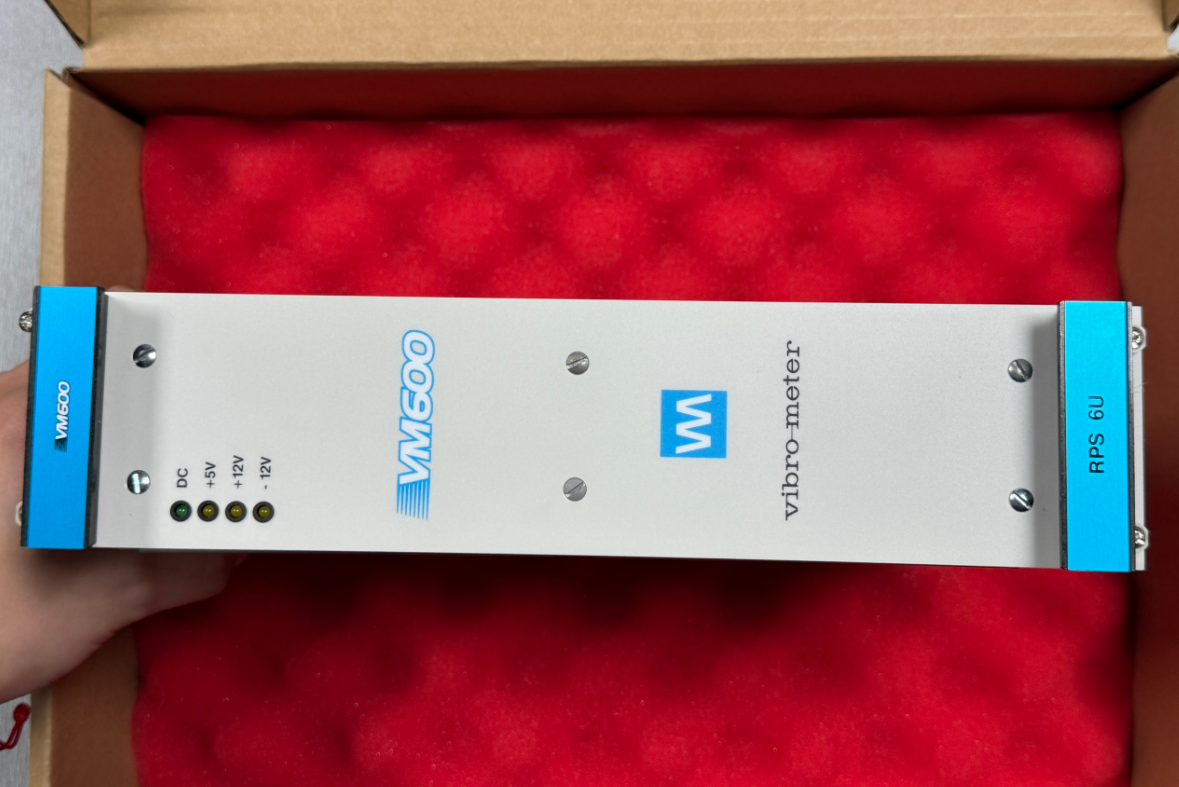

RPS6U 200-582-200-013 एक रैक-माउंटेड बिजली आपूर्ति मॉड्यूल है जो विशेष रूप से यांत्रिक सुरक्षा प्रणालियों और स्थिति और प्रदर्शन निगरानी प्रणालियों के लिए डिज़ाइन किया गया है। यह बिजली आपूर्ति संपूर्ण निगरानी प्रणाली के भीतर एक महत्वपूर्ण बिजली आपूर्ति इकाई के रूप में कार्य करती है।

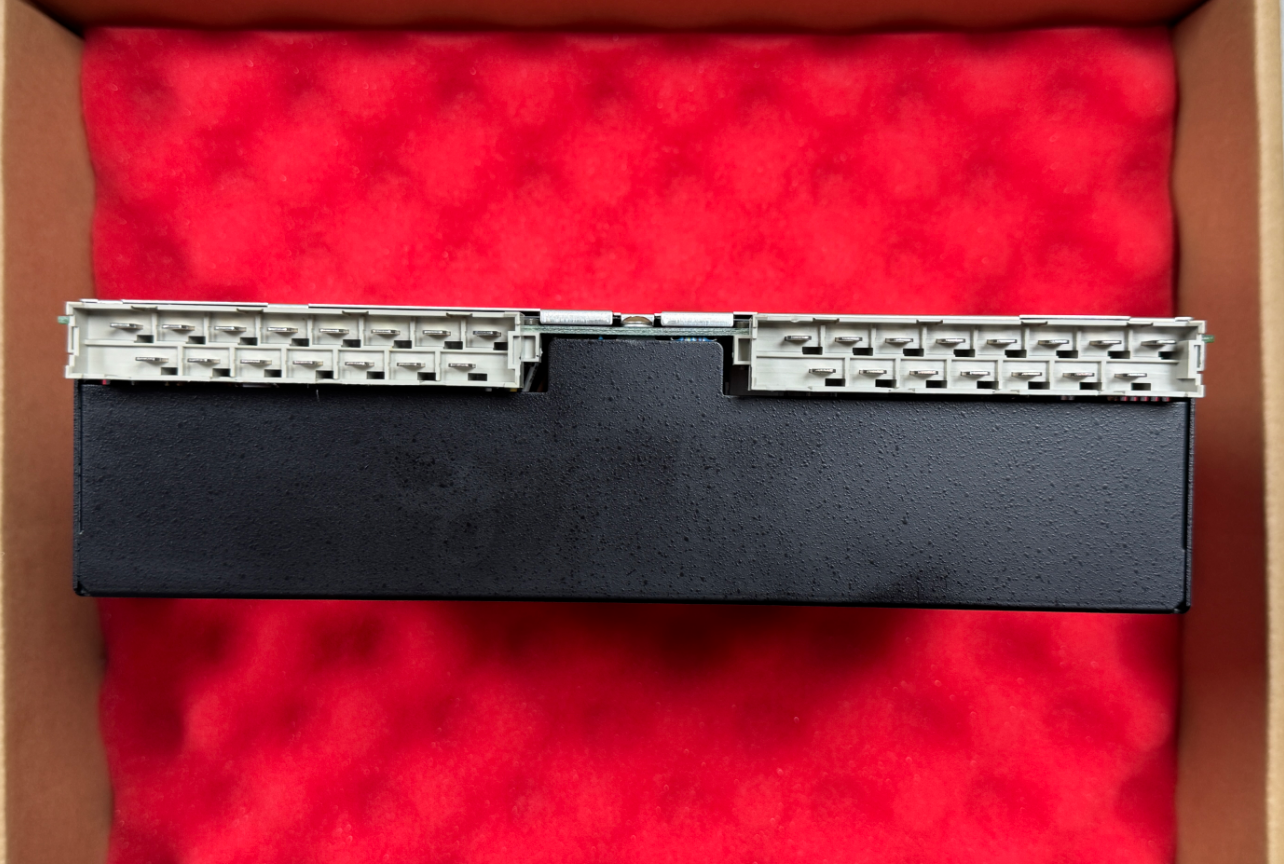

यह मॉडल 24 DC इनपुट श्रृंखला का है। यह मानक 19-इंच 6U ABE04x रैक के साथ संगत है, रैक के सामने माउंट होता है, और पीछे की तरफ दोहरे उच्च-वर्तमान DIN41612 H15 कनेक्टर के माध्यम से रैक बैकप्लेन की VME बस से जुड़ता है, जो रैक के भीतर सभी मॉनिटरिंग कार्डों को एक एकीकृत बिजली आपूर्ति प्रदान करता है।

• रेटेड इनपुट वोल्टेज: 24 वी डीसी
• इनपुट वोल्टेज रेंज: 18 से 32 वी डीसी
• इनपुट करंट: अधिकतम. 30 ए
• दक्षता: विशिष्ट 83%
• इनरश करंट: <रेटेड इनपुट करंट का 10 गुना
• रेटेड आउटपुट वोल्टेज: +5 वीडीसी (अधिकतम 50 ए), +12 वीडीसी (अधिकतम 8 ए), -12 वीडीसी (अधिकतम 4 ए)
• अधिकतम आउटपुट पावर: 330 W

इनके लिए लागू: परिवेश का तापमान ≤50°C; मानक कार्ड गिनती; गैर-प्रमुख सहायक इकाइयाँ; न्यूनतम लागत पर पूरी तरह सुसज्जित रैक का स्थिर संचालन सुनिश्चित करता है।

इन पर लागू: भाप टर्बाइन, गैस टर्बाइन और बड़े कंप्रेसर जैसी महत्वपूर्ण इकाइयों के लिए टीएसआई सिस्टम; यदि कोई भी बिजली आपूर्ति विफल हो जाती है, तो दूसरी इकाई स्वतंत्र रूप से पूरे भार को वहन करती है, जिससे निर्बाध निगरानी सुनिश्चित होती है और इकाई के लिए अनिवार्य सुरक्षा सुरक्षा आवश्यकताओं को पूरा किया जाता है।

इन पर लागू: 50°C से अधिक तापमान वाले मशीन रूम और उच्च-घनत्व कार्ड (10 या अधिक प्रसंस्करण और रिले कार्ड) से पूरी तरह सुसज्जित; दोहरी बिजली आपूर्ति लोड को साझा करती है, उच्च तापमान के कारण होने वाली बिजली कटौती को संतुलित करती है और पूर्ण लोड पर पर्याप्त आउटपुट पावर सुनिश्चित करती है।

एक निश्चित अपतटीय तेल प्लेटफ़ॉर्म पर उच्च परिवेश तापमान (लगभग 50 डिग्री सेल्सियस) और सिस्टम उपलब्धता के लिए अत्यधिक उच्च आवश्यकताओं के कारण, दो आरपीएस 6 यू 200-582-200-013 पावर मॉड्यूल को गैर-अनावश्यक कॉन्फ़िगरेशन में संचालित करने के लिए चुना गया था, जो उच्च तापमान वाले वातावरण में भी पर्याप्त पावर हेडरूम सुनिश्चित करने के लिए पूरी तरह से सुसज्जित रैक को संयुक्त रूप से बिजली की आपूर्ति करते थे। यह प्रणाली दो वर्षों से अधिक समय से बिना किसी बिजली संबंधी विफलता के स्थिर रूप से काम कर रही है।
